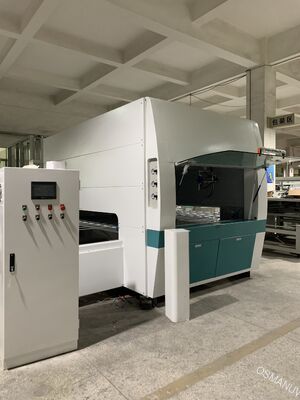

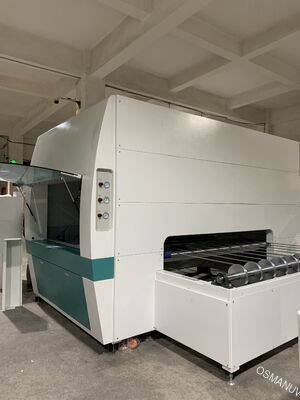

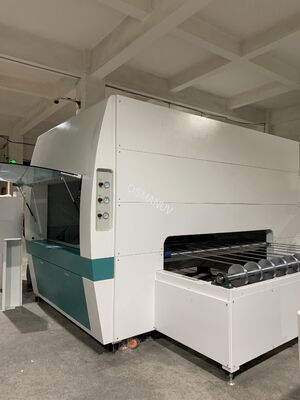

Linha automatizada de revestimento por pulverização de alta velocidade para painéis de móveis – produção de 5 a 20 m/min com configuração de pistola personalizável para MDF e aglomerado

 Linha Automatizada de Pulverização de Alta Velocidade para Painéis de Móveis – Produção de 5-20 m/min com Configuração de Pistola Personalizável para MDF e Aglomerado

Composição da Linha de Produção

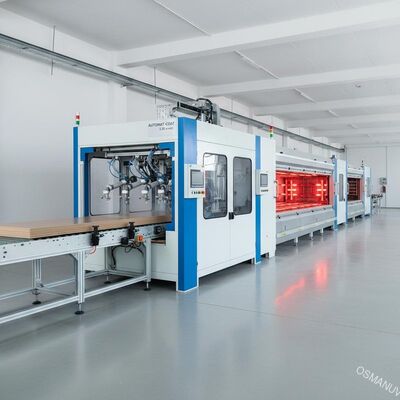

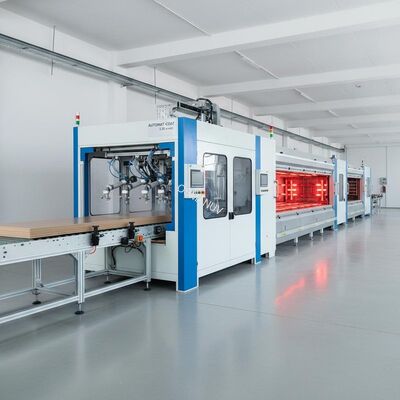

Nossa Linha de Produção Automatizada de Pulverização para painéis de móveis é um sistema modular totalmente integrado, projetado para acabamento de superfície contínuo e de alta qualidade. A composição padrão da linha de produção inclui:

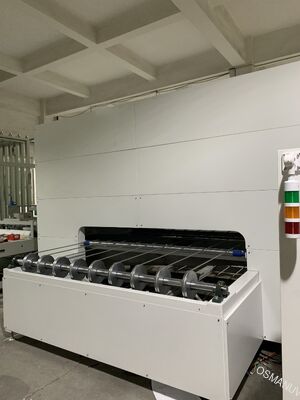

1. Transportador de Alimentação Automática: Transportador de rolos ou correia para alimentação suave dos painéis.

2. Unidade de Remoção de Poeira e Ionização: Rolo de escova + lâmina de ar para limpar a superfície do painel e eliminar estática para adesão ideal do revestimento.

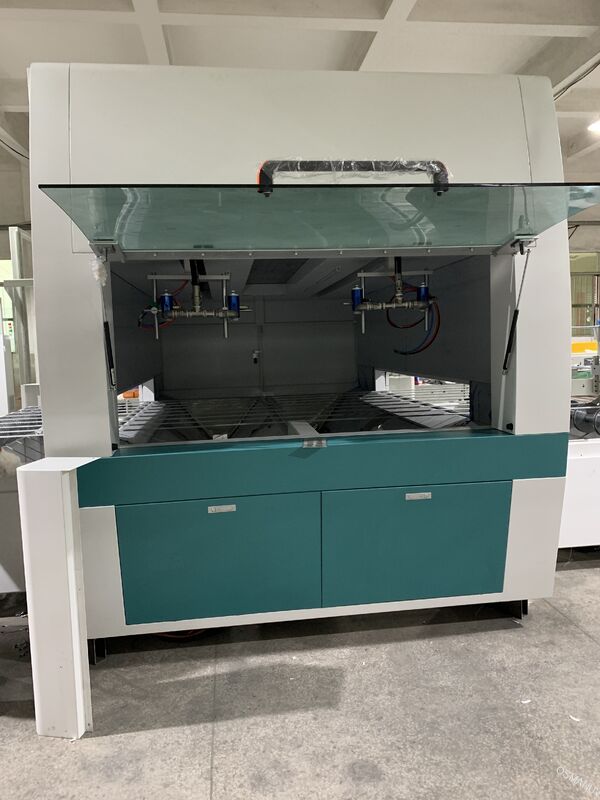

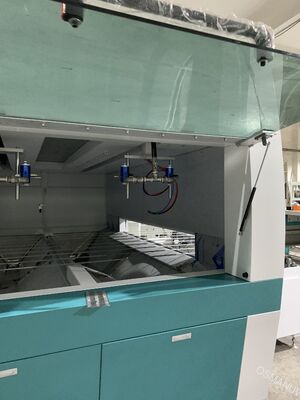

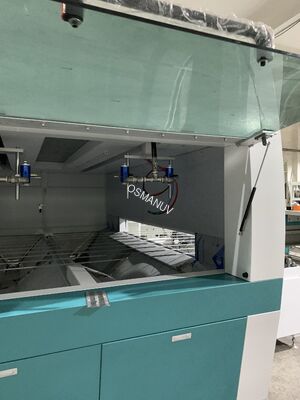

3. Câmara de Pulverização de Precisão / Coater de Rolos: Equipada com pistolas de pulverização reciprocantes (2-8 unidades) para aplicação uniforme de primers, acabamentos ou revestimentos UV.

4. Sistema de Fornecimento e Circulação de Tinta: Bombas diafragma pneumáticas com reguladores de pressão de precisão e tanques de tinta de aço inoxidável (20-40L).

5. Túnel de Nivelamento: Permite que os painéis revestidos fluam para uma superfície mais lisa antes da secagem.

6. Forno de Secagem/Cura: Túnel modular de secagem por IR ou cura UV com controle de temperatura zonado (ambiente a 120°C).

7. Seção de Resfriamento a Ar: Resfriamento forçado a ar para reduzir a temperatura do painel após a secagem.

8. Unidade de Descarregamento e Empilhamento Automático: Coleta os painéis acabados para embalagem.

9. Painel de Controle PLC Centralizado: HMI com tela sensível ao toque (Mitsubishi/Delta) controlando a velocidade da linha, parâmetros de pulverização, temperatura e armazenamento de receitas.

Nota: A configuração da linha — incluindo o número de pistolas de pulverização, o comprimento do forno e o layout do transportador — é totalmente personalizável para se adequar ao seu espaço de produção específico e requisitos de produção.

Descrição do Produto

Nossa Linha de Produção Automatizada de Pulverização é um sistema de acabamento contínuo de alta eficiência, projetado especificamente para aplicar revestimentos de superfície uniformes em painéis planos de móveis, como MDF, aglomerado, compensado, madeira maciça e painéis compostos. É ideal para primers, bases, acabamentos, tintas curáveis por UV e revestimentos à base de água.

O sistema utiliza um mecanismo de pulverização reciprocante com múltiplas pistolas de pulverização de alta precisão montadas em um trilho servo-acionado. As pistolas se movem para frente e para trás sobre a superfície do painel enquanto o painel viaja em um transportador de velocidade variável. Isso garante cobertura completa com sobreposição ajustável e névoa mínima. O sistema de fornecimento de tinta apresenta estabilização de pressão e circulação opcional para viscosidade e fluxo consistentes.

Após a pulverização, os painéis passam por um túnel de nivelamento para fluxo do revestimento, em seguida, entram em um forno modular de secagem/cura. Lâmpadas IR ou ar quente fornecem aquecimento zonado (ambiente a 120°C) para curar o revestimento rapidamente. Uma seção de resfriamento a ar traz os painéis à temperatura de manuseio antes do empilhamento automático.

As principais vantagens incluem:

• Alta velocidade de produção (até 20 m/min)

• Espessura uniforme do revestimento (5-50 mícrons ajustáveis)

• Redução do desperdício de tinta (até 30% de economia em comparação com pulverização manual)

• Qualidade consistente com repetibilidade controlada por PLC

A linha é totalmente personalizável para lidar com vários tamanhos de painel, tipos de revestimento e capacidades de produção, desde modelos de entrada até linhas de alta velocidade totalmente automatizadas.

Parâmetros Técnicos

A tabela a seguir descreve as especificações para configurações padrão. Extensa personalização está disponível para atender às suas dimensões de painel exclusivas, materiais de revestimento e metas de produção.

Aplicação

Esta linha automatizada de pulverização é amplamente utilizada na indústria de móveis e produtos de madeira para:

• Móveis de Painel: MDF, aglomerado, compensado, painéis de madeira maciça para guarda-roupas, armários, escrivaninhas e prateleiras.

• Painéis Decorativos: Painéis de parede, painéis de teto, portas e lambris.

• Pisos de Engenharia: Priming e acabamento de pisos de compósito de madeira plástica (WPC) ou madeira maciça.

• Armários de Cozinha e Gabinetes de Banheiro: Aplicação de primers, bases e acabamentos UV para resistência à umidade.

• Móveis de Escritório: Tampo de mesa, painéis divisórios e unidades de armazenamento.

• Instrumentos Musicais e Itens de Artesanato: Painéis planos para guitarras, alto-falantes e artesanato decorativo.

Personalização

Entendemos que cada fábrica de móveis tem tamanhos de painel, requisitos de revestimento e layouts de produção exclusivos. Portanto, nossas linhas automatizadas de pulverização são altamente personalizáveis:

1. Largura de Trabalho: Personalizável de 650mm a 2500mm para corresponder à sua largura máxima de painel.

2. Configuração da Pistola de Pulverização: Personalizável número de pistolas (2-12), comprimento do curso reciprocante e ângulo da pistola para revestimento de borda ou revestimento de 5 faces.

3. Tipo de Transportador: Escolha de correia de malha de aço inoxidável, correia de Teflon ou transportador de rolos de alta resistência para diferentes pesos de painel e tipos de revestimento.

4. Sistema de Secagem/Cura: Personalizável seleção de secagem IR, cura UV, convecção de ar quente ou combinação híbrida com base em sua química de revestimento (à base de água, à base de solvente, UV).

5. Zonas de Temperatura: Personalizável número de zonas de aquecimento e perfis de temperatura para secagem em várias etapas.

6. Sistema de Entrega de Tinta: Personalizável de tanques de pressão simples a sistemas totalmente circulantes com controle automático de viscosidade e lavagem para mudança de cor.

7. Nível de Automação: De controle manual semi-automático a PLC totalmente automático com monitoramento remoto, gerenciamento de receitas e registro de dados.

8. Exaustão e Recuperação de Névoa: Personalizável sistemas de cortina d'água ou filtro seco para atender aos regulamentos ambientais locais.

9. Mesas de Entrada/Saída: Personalizável comprimentos e alturas para integração com transportadores ou sistemas de empilhamento existentes.

10. Construção do Material: Aço com revestimento em pó padrão ou personalizável aço inoxidável (SUS 304) para áreas úmidas ou ambientes de sala limpa.

Recurso

• Tecnologia de Pulverização Reciprocante: Trilho servo-acionado com curso, velocidade e sobreposição ajustáveis garante cobertura uniforme em painéis de larguras variadas.

• Alta Eficiência de Transferência: Pistolas HVLP ou automáticas de precisão minimizam a névoa, economizando 20-30% de tinta em comparação com a pulverização manual.

• Controle de Precisão PLC: Armazene até 100 receitas para diferentes tamanhos de painel e tipos de revestimento; troca com um toque reduz o tempo de inatividade.

• Circulação Automática de Tinta: O sistema de circulação opcional mantém a viscosidade consistente e evita a sedimentação de pigmentos para acabamentos de alta qualidade.

• Controle de Secagem Zonado: Controle de temperatura independente para cada zona IR ou UV garante a cura ideal sem queimar ou sub-curar.

• Design com Economia de Energia: Painéis de forno isolados e modo ocioso automático reduzem o consumo de energia durante pausas na produção.

• Mudança Rápida de Cor: Sistema de lavagem opcional para limpeza rápida entre as mudanças de cor (5-10 minutos).

• Segurança Abrangente: Paradas de emergência, proteção contra sobrecarga do motor, proteção contra sobretemperatura e intertravamentos de segurança em portas de acesso.

• Manutenção Fácil: O design modular permite acesso rápido a pistolas de pulverização, bombas e filtros para limpeza e substituição.

• Ambiente Livre de Poeira: Câmara de pulverização fechada com ventilador de exaustão e coleta de névoa mantém condições de trabalho limpas.

Suporte e Serviços

• Consulta Pré-Venda: Analisamos suas especificações de painel, materiais de revestimento e metas de produção para recomendar a configuração de linha personalizada ótima.

• Teste de Amostra: Execute seus painéis com suas tintas em nosso centro de demonstração para verificar a qualidade do revestimento e a velocidade de produção antes da compra.

• Projeto de Layout: Nossos engenheiros fornecem desenhos de layout 2D/3D para o piso de sua fábrica, incluindo requisitos elétricos e de ar.

• Instalação e Comissionamento: Configuração no local, calibração e integração com sua linha de produção existente por nossos técnicos experientes.

• Treinamento Abrangente: Treinamento prático para seus operadores e equipe de manutenção em operação da máquina, programação de receitas, limpeza e manutenção preventiva.

• Garantia: 12 meses para toda a máquina (peças mecânicas), 6 meses para componentes elétricos. Opções de garantia estendida disponíveis.

• Suporte Remoto: Suporte técnico online 24/7 por telefone, e-mail, WhatsApp ou videochamada.

• Peças de Reposição: Disponibilidade garantida de peças de reposição genuínas com envio rápido (2-7 dias por correio aéreo).

Embalagem e Envio

• Embalagem: Os módulos principais são envolvidos em filme stretch e espuma absorvente de choque, em seguida, embalados em caixas de madeira de exportação reforçadas de tamanho personalizado . Todas as caixas são à prova d'água e livres de fumigação (em conformidade com ISPM-15).

• Acessórios: Peças pequenas (pistolas de pulverização, bombas, painéis elétricos) são embaladas em sacos plásticos selados e caixas forradas com espuma.

• Envio:

  • Porto de Carregamento: Shenzhen / Guangzhou / Xangai, China (conforme solicitação do cliente).

  • Prazo de Entrega: Linhas padrão: 20-30 dias úteis; linhas personalizadas : 30-45 dias úteis após a confirmação do pedido e aprovação técnica.

  • Método de Envio: Disponível por mar (FCL/LCL), frete aéreo ou correio expresso para peças de reposição.

  • Termos de Envio: FOB, CIF, CNF, DDP – personalizável com base em sua localização e preferência.

• Documentação: Fatura comercial, lista de embalagem, conhecimento de embarque, manual do usuário e certificado CE (se aplicável) fornecidos.

FAQ

Q1: Que tipos de revestimentos esta linha automatizada pode aplicar?
R: A linha é compatível com a maioria dos revestimentos de madeira, incluindo tintas à base de água, à base de solvente, curáveis por UV, PU, NC e de cura ácida. A escolha das pistolas de pulverização, vedações da bomba e método de secagem pode ser personalizada com base em sua química de revestimento específica.

Q2: A linha pode pulverizar painéis planos e bordas perfiladas?
R: Para painéis planos, as pistolas reciprocantes fornecem excelente cobertura. Para revestimento de bordas, oferecemos pistolas laterais personalizável ou um módulo de pulverização de borda separado. Por favor, especifique seus requisitos de revestimento de borda durante a consulta.

Q3: Quanta tinta posso economizar em comparação com a pulverização manual?
R: Nossos sistemas automatizados geralmente atingem 70-80% de eficiência de transferência, o que significa 20-30% menos desperdício de tinta em comparação com a pulverização manual. A câmara de pulverização fechada e o sistema de recuperação de névoa reduzem ainda mais a perda de material.

Q4: Quanto tempo leva para mudar de cor?
R: Com o sistema de lavagem automática opcional, uma mudança de cor pode ser concluída em 5-10 minutos. Sem o sistema de lavagem, a limpeza manual leva aproximadamente 15-20 minutos.

Q5: Qual é o tempo de secagem típico para revestimentos à base de água?
R: O tempo de secagem depende da espessura do revestimento, temperatura e fluxo de ar. Com nosso forno de secagem IR a 60-80°C, os revestimentos à base de água geralmente curam em 2-5 minutos. Podemos personalizaremos o comprimento do forno e as zonas de temperatura para corresponder à sua velocidade de produção necessária.

Q6: Posso integrar esta linha com minha máquina de cura UV ou transportador existente?
R: Sim. Nossas linhas são projetadas para integração modular. Por favor, forneça as especificações do seu equipamento existente (altura, velocidade, interface), e nós personalizaremos as seções de entrada/saída de acordo.

Q7: Que manutenção é necessária para as pistolas de pulverização?
R: Recomenda-se a limpeza diária de bicos e capas de ar. Fornecemos um cronograma de manutenção detalhado e incluímos ferramentas básicas de limpeza. Vedações e agulhas de reposição estão disponíveis como peças de reposição.

Q8: Vocês oferecem treinamento e instalação para clientes no exterior?
R: Sim. Fornecemos instalação e comissionamento no local por nossos engenheiros (despesas de viagem cobertas pelo cliente). Alternativamente, oferecemos instalação guiada por vídeo com suporte remoto para reduzir custos. O treinamento do operador pode ser realizado no local ou por meio de sessões de vídeo ao vivo.

Q9: Qual é o período de garantia e o que ele cobre?
R: A garantia é de 12 meses a partir da data de comissionamento (ou 14 meses a partir do envio, o que ocorrer primeiro). Ela cobre defeitos de fabricação e falhas prematuras de componentes mecânicos. Peças consumíveis (bicos de pulverização, correias, filtros) não são cobertas. Componentes elétricos têm garantia de 6 meses.

Q10: A linha pode ser atualizada posteriormente para maior velocidade ou funções adicionais?
R: Absolutamente. O design modular permite atualizações futuras, como adicionar mais pistolas de pulverização, estender o forno de secagem ou integrar um módulo de cura UV. Por favor, discuta seus planos futuros com nossos engenheiros para um caminho de atualização personalizável.
