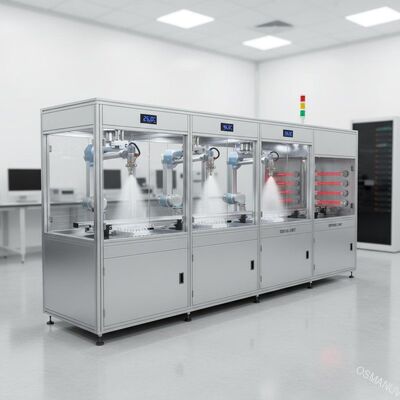

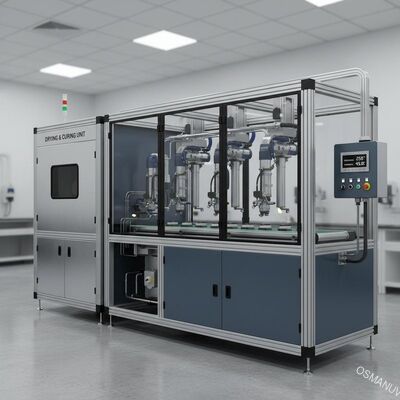

Linha de revestimento de pulverização por ultra-som de precisão com pulverização e controle de temperatura e umidade de várias estações
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | OSMANUV |
| Certificação: | ISO9001 |
| Número do modelo: | OSM-PT-1320 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | CAIXA DE MADEIRA |
| Tempo de entrega: | 30 ~ 40 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Negociação |
|
Informação detalhada |
|||
| Velocidade do transportador: | 0,5 – 15m/min | ||
|---|---|---|---|
Descrição de produto
Linha de Revestimento por Pulverização Ultrassônica de Precisão para Embalagens Delicadas de Polpa Industrial
Esta linha de revestimento por pulverização em linha de alta velocidade é projetada especificamente para aplicação de revestimento interno em grande volume em embalagens moldadas de polpa industrial, incluindo bandejas de alta resistência, protetores de canto, protetores de borda, embalagens eletrônicas, bandejas para peças automotivas e componentes personalizados de fibra moldada industrial.
Composição da Linha de Produção

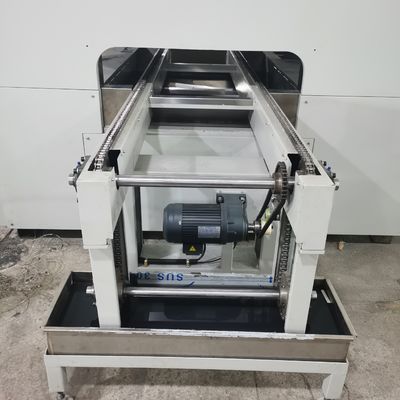

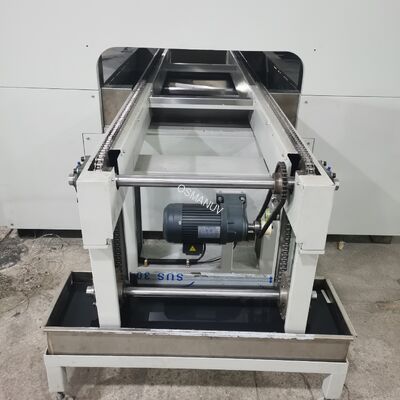

- Transportador de Entrada — acionado por servo com controle de espaçamento do produto, largura personalizável (400–1600 mm)
- Estação de Pré-tratamento — remoção de poeira e limpeza de superfície com faca de ar ionizante

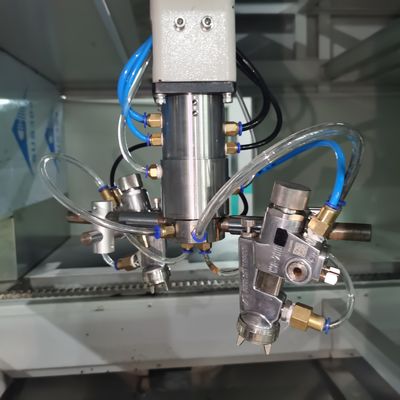

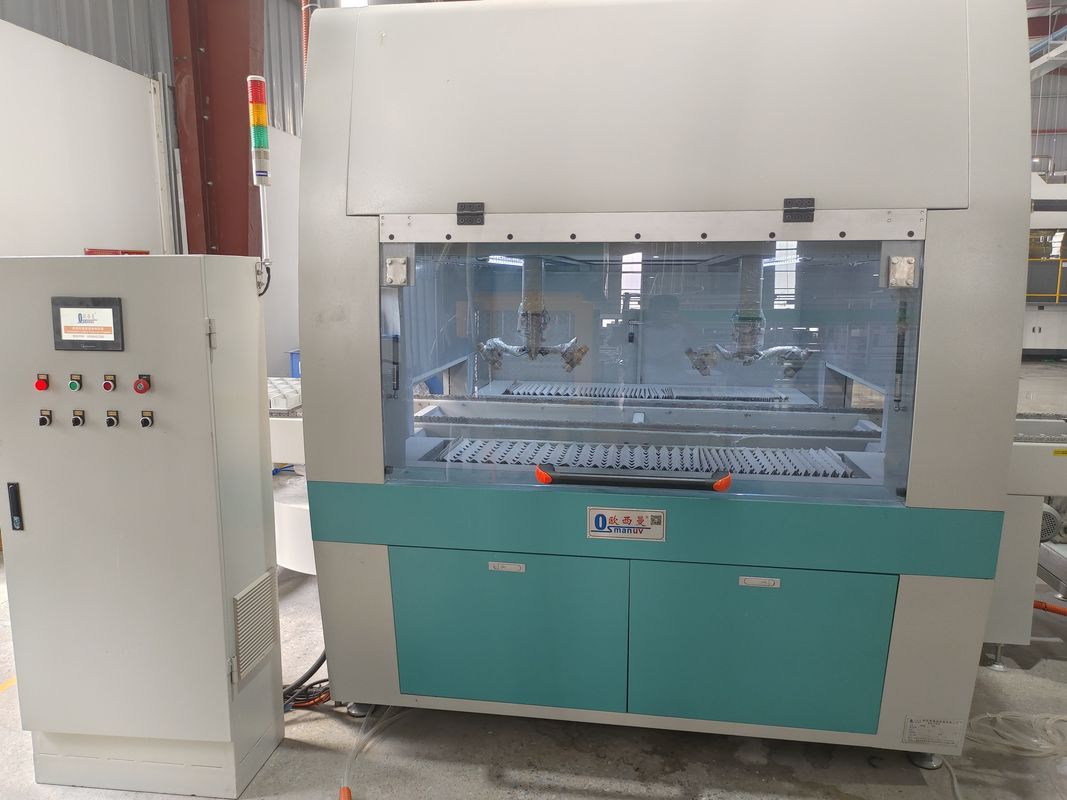

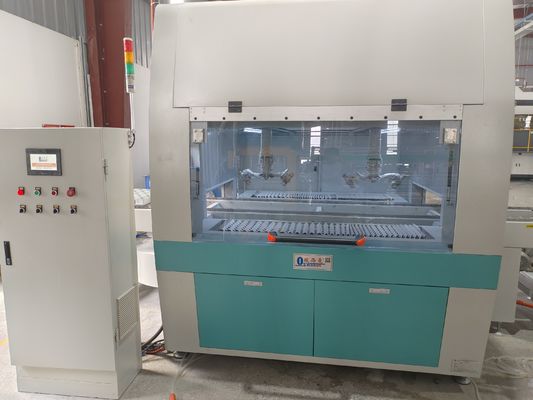

- Câmara de Revestimento por Pulverização Multi-Estação — 2–8 estações de pulverização com controle independente, equipadas com pistolas de pulverização de ar de alta precisão ou HVLP
- Sistema de Fornecimento e Circulação de Revestimento — tanque de aço inoxidável com agitador, bomba de diafragma, filtração de 50–200 µm
- Cabine de Pulverização com Controle de Temperatura e Umidade — sistema de filtragem de três estágios, mantém 18–28°C e 45–65% UR para condições ideais de revestimento

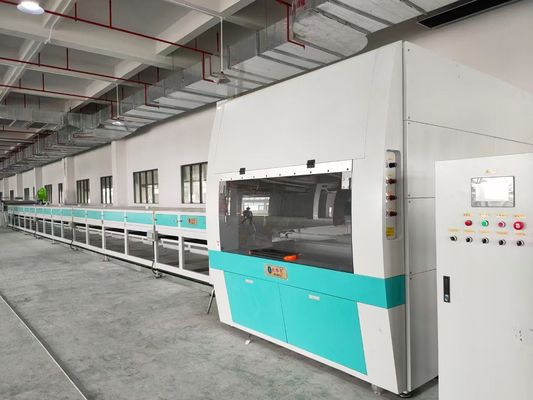

- Túnel de Secagem Multi-Zona — cura por IR, ar quente ou UV-LED (personalizável), cada zona controlada independentemente
- Sistema de Tratamento de Exaustão e Névoa de Tinta — eficiência de captura >98% com tratamento seco ou úmido
- Gabinete de Controle PLC — Siemens ou Allen‑Bradley PLC com HMI touchscreen de 12″
- Estação de Inspeção de Qualidade — sistema de visão opcional para detecção de defeitos
- Transportador de Saída com Empilhamento Robótico — contagem e empilhamento automático de produtos
Todas as peças em contato com o produto são construídas em aço inoxidável SUS304 de grau alimentício.
Parâmetros Técnicos
| Parâmetro | Valor / Faixa |
|---|---|
| Tipo de linha de produção | Revestimento por pulverização em linha contínuo (passagem única ou múltiplas passagens, personalizável) |
| Largura máxima de trabalho | 400 / 600 / 800 / 1000 / 1200 / 1400 / 1600 mm (personalizável) |
| Faixa de altura do produto | 10 – 250 mm (ajustável, opção motorizada) |
| Velocidade do transportador | 0.5 – 15 m/min (controlado por inversor) |
| Capacidade de produção | 500 – 5000 peças/hora (dependente do produto, personalizável) |
| Número de estações de pulverização | 2 – 8 estações (controladas independentemente) |
| Tipo de bico de pulverização | HVLP / Pulverização de ar / Sem ar / Ultrassônico (personalizável) |
| Tipo de revestimento | À base de água, biopolímero (PLA/PHA), à base de solvente, curável por UV (personalizável) |
| Espessura do revestimento (seco) | 5 – 100 µm (personalizável) |
| Peso do revestimento por produto | 0.1 – 10 g (programável) |
| Eficiência de transferência de revestimento | ≥85% (HVLP/Ultrassônico) |
| Temperatura da cabine de pulverização | 18 – 28°C (±2°C, controlado por PID) |
| Umidade da cabine de pulverização | 45 – 65% UR (±5%, controlado por PID) |
| Método de secagem | IR / Ar quente / UV‑LED / NIR / Combinação (personalizável) |
| Faixa de temperatura de secagem | 40 – 120°C (independente da zona) |
| Tempo de cura | 30 – 300 segundos (personalizável) |
| Eficiência de captura de névoa de tinta | ≥98% |
| Emissões de VOC | <50 mg/m³ (em conformidade com normas internacionais) |
| Fonte de alimentação | 380V / 400V / 460V, 50/60Hz, 3‑fase (personalizável) |
| Sistema de controle | Siemens S7‑1200/1500 PLC ou Allen‑Bradley, HMI de 12″, armazenamento de receitas (mais de 200 receitas) |
| Registro de dados | USB, Ethernet/IP, Profibus, integração em nuvem opcional |
| Recursos de segurança | Elétrica à prova de explosão, detecção de gás, supressão de chamas, paradas de emergência |
| Material da carcaça | Aço inoxidável SUS304 (câmara de pulverização), estrutura de aço robusta com tinta anticorrosiva |
| Conformidade | CE, ISO9001, UL opcional, ATEX |
Aplicações
- Embalagens industriais de alta resistência — protetores de canto, protetores de borda, suportes de palete
- Embalagens eletrônicas — bandejas antiestáticas para semicondutores, placas de circuito, discos rígidos
- Embalagens de peças automotivas — bandejas de fibra moldada para componentes delicados
- Embalagens de máquinas industriais — inserções personalizadas para equipamentos pesados
- Embalagens para e-commerce e envio — envelopes de polpa moldada, peças de canto protetoras
- Logística e armazenamento — materiais de enchimento e separadores de fibra moldada reutilizáveis
- Recipientes industriais a granel — caixas e contentores de fibra moldada
Opções de Personalização
Largura de trabalho personalizável — de 300 mm a 2000 mm
Número personalizável de estações de pulverização — 2 a 8 estações para revestimento de camada única ou multicamada
Configuração personalizável do bico de pulverização — fixo, reciprocante ou robótico
Tipo de revestimento personalizável — à base de água, biopolímero, à base de solvente, curável por UV ou revestimentos funcionais especiais
Espessura de revestimento personalizável — de 3 µm a 200 µm
Sistema de secagem personalizável — IR, ar quente, UV-LED, NIR ou combinação

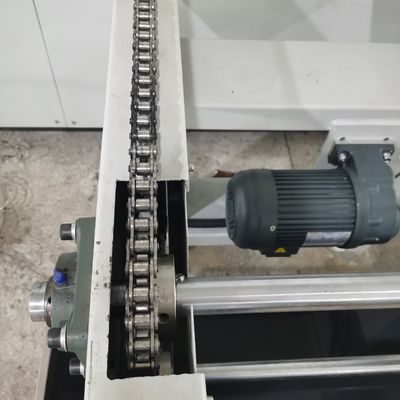

Tipo de transportador personalizável — correia, rolo, corrente ou correia a vácuo para produtos finos
Manuseio de produto personalizável — carregamento manual, semi-automático ou totalmente automático com carregador/descarregador robótico
Faixa de temperatura e umidade personalizável — para químicas de revestimento especializadas
Tratamento de exaustão personalizável — filtro seco, lavador úmido ou carvão ativado
Integração de dados personalizável — integração MES/ERP, monitoramento remoto, relatórios em nuvem
Tensão e frequência personalizáveis — para qualquer local global
Pacote de segurança personalizável — certificação ATEX, cortinas de luz, scanners de área
Principais Características
Operação contínua de alta velocidade — até 50 ciclos por minuto, ideal para produção em massa
Capacidade de pulverização multi-estação — primer + acabamento em uma única passagem
Controle de revestimento de precisão — precisão de peso de revestimento de ±2%
Cabine de pulverização com controle de temperatura e umidade — elimina variáveis ambientais, garante qualidade consistente
Alta eficiência de transferência — ≥85% com bicos HVLP/ultrassônicos, reduzindo o desperdício de material de revestimento em até 30%
Baixas emissões de VOC — <50 mg/m³ com tratamento de exaustão integrado
Captura de névoa de tinta >98% — ambiente de trabalho limpo, em conformidade com regulamentos
Gerenciamento de receitas — mais de 200 receitas para troca instantânea entre produtos
Ciclo de limpeza automatizado — purga programável de bicos e lavagem da câmara
Eficiente em energia — ventiladores VFD, secagem controlada por zona, modo de espera
Rastreabilidade de dados — registro completo de lotes para garantia de qualidade e conformidade regulatória
Fácil manutenção — portas da câmara de pulverização com abertura articulada, bicos de liberação rápida, bancos de filtro acessíveis
Design modular — adicione estações ou atualize componentes sem substituir toda a linha
Suporte e Serviços
- Suporte técnico gratuito vitalício — telefone, e-mail, videochamada
- Instalação e comissionamento no local — engenheiros disponíveis em todo o mundo
- Treinamento de operador e manutenção — 5 dias de treinamento no local incluídos
- Garantia de 2 anos — em todos os componentes mecânicos e elétricos
- Fornecimento de peças de reposição — garantido por mais de 10 anos; envio expresso em 48 horas
- Programa de manutenção preventiva — inspeção anual, calibração de bicos, substituição de filtros
- Consultoria em formulação de revestimentos — nossos engenheiros de revestimento ajudam você a selecionar ou desenvolver o revestimento ideal para seu produto
- Testes de amostra gratuitos — envie seus produtos de fibra moldada; fornecemos relatório de teste de revestimento com parâmetros otimizados
- Diagnóstico remoto — acesso VPN ao PLC para solução de problemas em tempo real
Embalagem e Envio
- Embalado em caixas de compensado de grau de exportação com filme VCI antiferrugem, sacos dessecantes e acolchoamento de espuma
- Enviado em seções modulares (estrutura principal, câmaras de pulverização, seções de transportador, gabinete de controle) para carregamento em contêiner
- Componentes sensíveis (bicos, sensores, PLC) embalados separadamente com proteção antiestática
- Inclui: manual em inglês, certificado CE, esquemas elétricos, certificados de calibração, kit de ferramentas, kit de peças de reposição
- Termos de envio: FOB / CIF / DDP por via marítima, frete aéreo ou transporte terrestre
- Prazo de entrega: 35 dias para configuração padrão; 45–60 dias para linhas totalmente personalizadas
Perguntas Frequentes
Qual é a capacidade de produção típica desta linha de revestimento por pulverização em linha?
A capacidade de produção depende do tamanho do produto, velocidade do transportador e número de estações de pulverização. A capacidade típica varia de 500 a 5.000 peças por hora. Por exemplo, uma linha de 600 mm de largura operando a 8 m/min pode revestir aproximadamente 2.000–3.000 bandejas industriais de pequeno a médio porte por hora. A capacidade é totalmente personalizável ajustando o comprimento e a velocidade da linha.
Esta linha pode revestir tanto o interior quanto o exterior de produtos de fibra moldada?
Este modelo é otimizado para revestimento de superfície interna. Para produtos que requerem revestimento interno e externo, recomendamos uma configuração de duas passagens (revestimento interno, virar, revestimento externo) ou considere nossa linha de pulverização dupla face (Produto 3).
Como a cabine de pulverização com controle de temperatura e umidade melhora a qualidade do revestimento?
Revestimentos à base de água e biopolímeros são altamente sensíveis à temperatura e umidade. Se o ambiente estiver muito seco, o revestimento seca muito rapidamente e pode rachar. Se estiver muito úmido, o revestimento pode não curar adequadamente. A cabine controlada mantém condições ideais (18–28°C, 45–65% UR), garantindo formação de filme, adesão e desempenho de barreira consistentes, independentemente das condições da fábrica.
Que tipos de revestimentos podem ser usados em embalagens de polpa industrial?
A linha é compatível com revestimentos de barreira à base de água (acrílico, poliuretano), dispersões de biopolímeros (PLA, PHA, PBAT), revestimentos à base de solvente e revestimentos curáveis por UV. Para aplicações em contato com alimentos, recomendamos formulações livres de PFAS e em conformidade com a FDA. Para aplicações industriais de alta resistência que exigem alta resistência à abrasão, recomenda-se o uso de revestimentos de poliuretano ou epóxi.
Qual é o nível típico de emissão de VOC deste sistema?
Com revestimentos à base de água, as emissões de VOC são tipicamente inferiores a 50 mg/m³. O sistema integrado de captura de névoa de tinta remove mais de 98% das partículas, e as concentrações de emissão são mantidas abaixo de 15 mg/m³. Para revestimentos à base de solvente, oferecemos filtração com carvão ativado para atender aos regulamentos ambientais locais.
