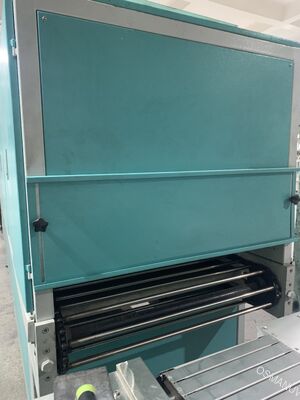

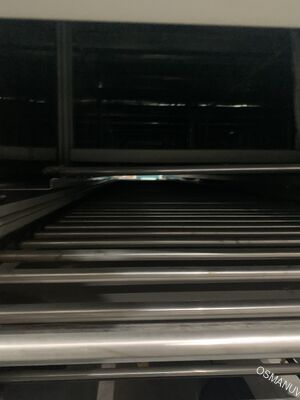

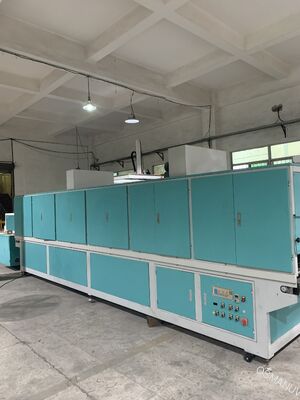

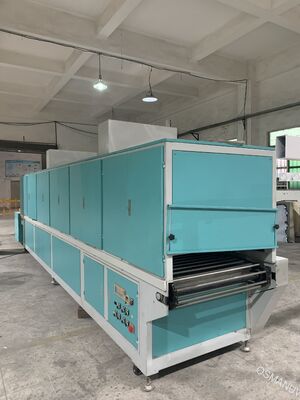

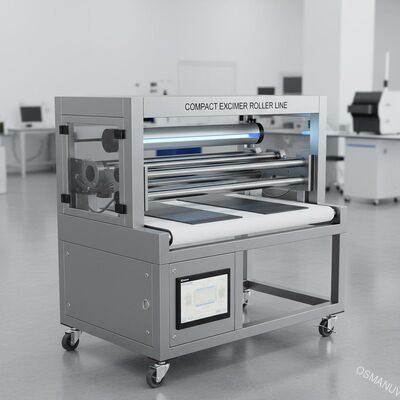

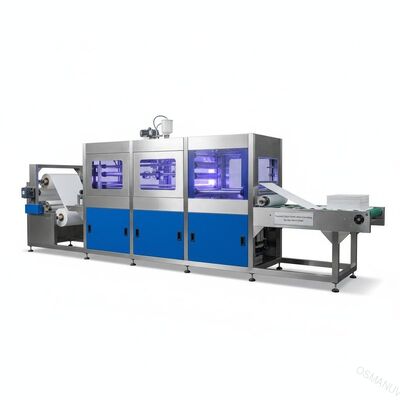

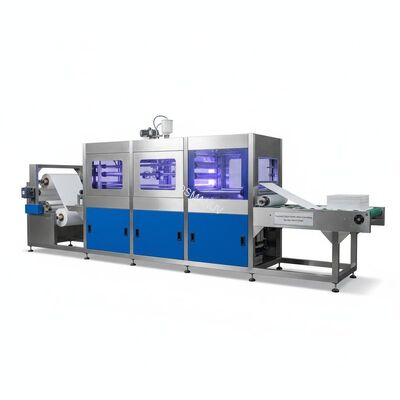

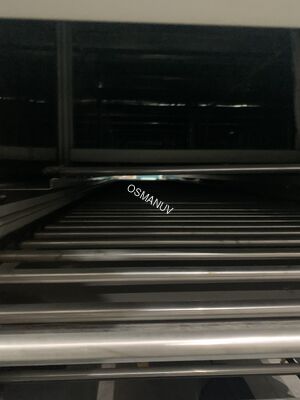

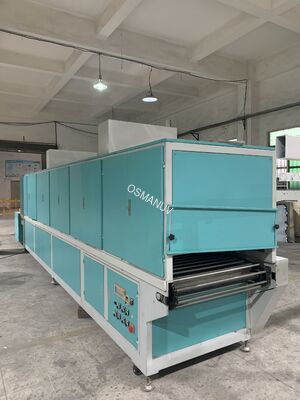

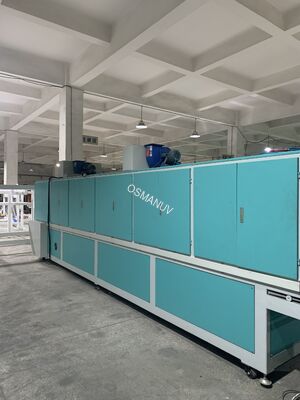

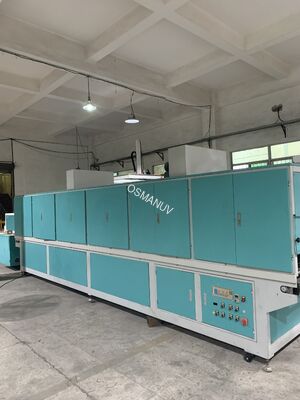

Linha Compacta de Revestimento e Cura por Excimer de Alta Qualidade para Painéis com Toque Suave
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | OSMANUV |
| Certificação: | ISO9001 |
| Número do modelo: | OSM-FG-1320 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | CAIXA DE MADEIRA |
| Tempo de entrega: | 30 ~ 40 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Negociação |
|
Informação detalhada |
|||
| Distância da irradiação: | 50mm (ajustável) | Tensão de alimentação: | 380 V 50 Hz |
|---|---|---|---|
| Aplicativo: | Tinta de superfície seca | Velocidade de cura: | 1-3 s/tempo |
| Eficiência de Produção: | Não alto. | Velocidade: | 0-15m/min |
| Lâmpadas UV: | 1 peça no total | Faixa de comprimento de onda: | 1350 nanômetro |
| Destacar: | Máquina de revestimento por rolo excimer compacta,Linha de cura UV para painéis de toque suave,Máquina de cura excimer de alta qualidade |
||
Descrição de produto
Linha de revestimento e cura de rolos excimer compactos de alta qualidade para painéis macios para a pele
Composição da linha de produção
Esta linha compacta de revestimento e cura por rolos excimer é especificamente concebida para a produção em lotes de alta qualidade de painéis macios para pele, de pequeno a médio porte, e consiste em:
- Unidade de limpeza de pó:Estação de limpeza por escova e vácuo de uma ou duas faces que assegure a limpeza da superfície do substrato antes da aplicação do revestimento
- Máquina de revestimento de rolos simples/dobres de precisão:Cabeça de revestimento de alta precisão com rolos de dosagem (cromados) e rolos de aplicador de borracha para aplicação uniforme de revestimento
- Zona de nivelamento infravermelho:Secção de nivelamento do fluxo IR de 3 a 6 metros para cobertura de revestimento otimizada antes da exposição ao excimer
- Sistema UV excimer nano multi-lâmpada:Unidade de lâmpada excimer integrada que opera a comprimentos de onda de 172 nm/186-254 nm para polimerização de superfície
- Sistema de monitorização de oxigénio e depuração de nitrogénio:Sensor de O2 em tempo real com regulação automática do fluxo de azoto para manter a atmosfera inerte
- Unidade de cura final de mercúrio UV:Arquivo de lâmpadas de mercúrio de banda larga para curado em profundidade total e melhoria das propriedades da superfície
- Sistema de controlo PLC com HMI a cores:Interface de ecrã táctil fácil de usar para controlo de parâmetros e armazenamento de receitas
- Zona de arrefecimento/envelhecimento:Secção de arrefecimento por ar forçado opcional antes da empilhagem do produto
- Unidade de empilhamento automático:Sistema de recolha de resíduos para painéis acabados
Visão geral do produto
A Linha de Revestimento e Curagem de Rolos Excimer de Alta Qualidade é um sistema de acabamento profissional e eficiente em espaço projetado para fabricantes de painéis de móveis de alta qualidade, portas de armários,painéis decorativos, pavimentos de SPC e placas laminadas de PVC buscando o acabamento tátil "suave para a pele".
A tecnologia de base utiliza lâmpadas UV excimer de 172 nm que, num ambiente inertado com nitrogénio, polimerizam apenas a camada de superfície mais superior do revestimento curável por UV,criar uma estrutura micro-arrugada que confere uma aparência ultra-mate (até 2-5 GU), propriedades anti-impressões digitais, e uma sensação tátil de pele luxuosa.
O design compacto torna esta linha ideal para instalações com espaço limitado, mantendo a produtividade e a qualidade de acabamento de sistemas maiores.Com operação totalmente automatizada desde a introdução do substrato até ao empilhamento de painéis acabados, a linha minimiza a intervenção manual, reduz os custos de mão-de-obra e oferece uma qualidade de superfície excepcional e repetível para produtos de painéis de alta qualidade.
Especificações técnicas
| Parâmetro | Especificação / Descrição |
|---|---|
| Designação do modelo | Série compacta - totalmente personalizável |
| Tipo de sistema | Revestimento em rolos + excimer UV + cura UV de mercúrio |
| Comprimento de onda do excimer | 172nm (primário) / 186-254nm (compatível com banda de borda) |
| Largura de trabalho | 600 / 1100 / 1320 mm (personalizável) |
| Faixa de espessura de trabalho | 2 - 50 mm (3 - 30 mm para painéis decorativos) |
| Comprimento mínimo do painel | 300 mm (350 mm para painéis de 10-30 mm de espessura) |
| Velocidade do transportador | 0 - 20 m/min (regulado sem passos através do VFD) |
| Método de revestimento | Revestimento de rolos simples ou duplos (personalizável) |
| Número de cabeças de revestimento | 1 - 2 (personalizável) |
| Diâmetro do rolo do aplicador | Φ200 / Φ250 mm (personalizável) |
| Diâmetro do rolo de dosagem | Φ123 / Φ150 mm (personalizável) |
| Comprimento de nivelamento infravermelho | 3 - 6 metros (customizáveis) |
| Espessura do revestimento (umedecido) | Ajustável: 0,01 - 2,0 mm |
| Nível de brilho acabado (60°) | Até 2-5 GU (ultra-mate) |
| Dureza da superfície | Dureza do lápis 1H - 3H (dependente da formulação do revestimento) |
| Desempenho anti-impressão digital | Excelente - as impressões digitais desaparecem rapidamente; a superfície microestruturada reduz as marcas visíveis |
| Resistência a arranhões | Superior aos revestimentos UV foscos normais |
| Potência instalada total | 35 - 80 kW (dependendo da configuração) |
| Fornecimento de energia | 380V / 50Hz / 3 fases (configurável para 220V / 60Hz) |
| Pressão do ar comprimido | 0.4 - 0,7 MPa |
| Impressão da máquina (L × W × H) | Design compacto: aproximadamente 8.000-15.000 mm × 2.200 × 2.200 mm (personalizável com base na largura) |
| Altura da operação | 900 mm (± 20 mm) |
| Sistema de controlo | PLC com HMI de tela sensível ao toque a cores de 7′′, armazenamento de receitas, registro de dados de produção |
| Certificações de segurança | Certificado CE, conforme com a norma ISO9001:2015 |
Aplicações
Perfeito para produtos de painéis de alta qualidade que requerem acabamento de superfície premium com espaço limitado:
- Fabricação a partir de materiais de construçãoArmários, armários, mesas, prateleiras para aplicações residenciais e comerciais de luxo
- Portas de armários de cozinha:Finalização ultra-mate, anti-impressões digitais para projetos modernos de cozinha
- Painéis decorativos para edifícios:Painéis de parede interiores, divisores de salas, materiais de acabamento de espaços comerciais
- Pavimentos de revestimento de revestimento de revestimentos de revestimentos de revestimentos de revestimentos de revestimentos de revestimentos de revestimentos de revestimentos de revestimentos de revestimentosSuperfície durável, resistente a arranhões e suave para produtos de piso composto de vinil e madeira-plástico de luxo
- Painéis laminados de PVC e PET/PETG:Revestimentos de chapas e chapas
- Painéis de portas:Cores de portas interiores e exteriores que requerem uma superfície táctil superior
- Produção em lotes de pequeno a médio porte:Fabricação de móveis sob medida, acabamento de oficinas
- Componentes de mobiliário RTA:Painéis de mobiliário planos prontos para montagem que requerem acabamento consistente e de alta qualidade
Opções de personalização
O sistema compacto éMuito personalizávelpara se adequar a requisitos específicos de produção, tipos de painéis e espaço disponível.
- Largura de trabalho personalizável de 600 mm a 1600 mm para corresponder às dimensões específicas do painel e às restrições da instalação
- Configuração de revestimento de rolos simples ou duplos com base nos requisitos da aplicação (primador exclusivo versus primer+topcoat)
- Dureza dos rolos e material personalizável para formulações específicas de revestimento (a base de água, solvente, curável UV)
- Comprimento de nivelamento IR ajustável de 3 a 6 metros com base no tempo de fluxo necessário para a química específica do revestimento e a velocidade da linha
- Optimização do sistema de controlo de azoto para diferentes geometrias de painéis e volumes de produção
- Adição de secção de arrefecimento para manipulação imediata após a cura
- Integração do módulo de impressão monocromática para a correspondência de cores das faixas de borda
- Características adicionais, tais como volta automática do painel para revestimento de dois lados, integração de bandas de borda ou câmeras de inspeção de qualidade
- Opções de nível de automação (alimentação manual do painel, semi-automática ou totalmente automática)
- Configuração do gabinete de controlo compacto para instalações com espaço limitado
- Configurações elétricas personalizadas para normas regionais específicas (CE, UL, CSA)
Características fundamentais
- Projeto de pegada compacta:Layout eficiente em termos de espaço, que requer um espaço mínimo na fábrica - perfeito para pequenas e médias instalações de produção sem comprometer a qualidade do acabamento
- Ambiente de revestimento livre de poeira:Estação integrada de limpeza de poeira remove os contaminantes antes do revestimento, eliminando defeitos de superfície e garantindo um acabamento perfeito
- Tecnologia de revestimento de rolos de precisão:O rolo de dosagem cromado combinado com o rolo de aplicador de borracha fornece uma aplicação de revestimento precisa e uniforme
- Nívelamento de fluxo otimizado:A secção de nivelamento IR de 3-6 metros permite que o revestimento flua livremente antes da exposição ao excimer, garantindo uma cobertura completa de todas as características da superfície
- Resistência superior a arranhões e manchas:A estrutura superficial densamente interligada proporciona excelente resistência a arranhões, arranhões, manchas e agentes químicos
- Tecnologia de excimer a frio:Transferência de calor mínima durante a polimerização da superfície protege substratos sensíveis ao calor, incluindo folheados finos de madeira e painéis de engenharia
- Capacidade de mudança rápida:O design fácil de usar permite mudanças rápidas de rolos e mudanças de cor/material, minimizando o tempo de inatividade entre as rodadas de produção
- Operação de eficiência energética:Configuração otimizada de lâmpadas UV e controlo automático do azoto reduzem o consumo de energia e os custos operacionais
- Quadro de construção de peça única:A estrutura de aço soldada para uso pesado garante a estabilidade da máquina e o funcionamento sem vibrações em todas as velocidades de produção
- Interface HMI fácil de usar:Interface de ecrã táctil intuitiva com armazenamento de receitas para diferentes configurações de produtos, reduzindo o tempo de treinamento do operador e erros de configuração
Apoio e Serviços
- Auxílio ao planeamento do espaço:Consulta no local ou à distância para otimizar a colocação da máquina no esquema de oficina existente
- Instalação e colocação em serviço:Apoio profissional à instalação no local, incluindo nivelamento, alinhamento, calibração e ensaios
- Formação do operador:Treinamento abrangente centrado na otimização dos parâmetros de revestimento, nos princípios de curado excimer, na gestão do azoto e nos procedimentos de manutenção diária
- Kit de troca e manutenção de rolos:Cartuchos de rolos de reserva pré-alinhados e kits de manutenção programada disponíveis para mudança rápida e tempo de inatividade reduzido
- Linha de apoio técnico:Assistência técnica remota para solução de problemas e orientação operacional
- Planos de manutenção preventiva:Programas de manutenção programados para maximizar o tempo de atividade e prolongar a vida útil do equipamento
- Disponibilidade de peças sobressalentes:Fornecimento permanente de peças de reposição originais, incluindo lâmpadas, rolos, cintos, vedações e peças de desgaste
Embalagem e transporte
- Embalagem:Caixa de madeira compacta para exportação com almofada de espuma e barreira de umidade - pegada otimizada para reduzir os custos de transporte
- Opções de envio:Transporte marítimo internacional (LCL/consolidação de contentores), transporte aéreo para entregas urgentes ou transporte terrestre
- Prazo de entrega:25 - 40 dias para configurações padrão; 40 - 55 dias para configurações personalizadas
- Documentação:Documentação de exportação completa, incluindo fatura comercial, lista de embalagem, conhecimento de embarque, declaração CE e manuais técnicos completos
Perguntas Frequentes
P: Quanto espaço é necessário para este sistema compacto?
R: O comprimento total da linha varia de 8.000 mm a 15.000 mm, dependendo da configuração e largura de trabalho, tornando-a adequada para instalações com espaço limitado.O sistema também pode ser personalizado com arranjos de módulos alternativos para se adequar a layouts de fábrica específicos.
P: Esta linha pode lidar tanto com painéis planos como com superfícies perfiladas/de bordas?
R: Concebido principalmente para painéis planos. Para a integração de bandas de borda, podem ser adicionados módulos opcionais (impressão monocromática, processamento de excimer específico da borda).Entre em contato com a nossa equipa de engenheiros para requisitos de configuração específicos.
P: Como a tecnologia excimer consegue a sua propriedade anti-impressão digital?
R: O excimer UV de 172 nm cria uma estrutura superficial micro-arrugada a nível microscópico. Esta textura dispersa a luz e reduz a visibilidade de óleos e marcas nos dedos.a microestrutura reduz a área de contacto para impressões digitais, tornando-os menos visíveis e mais fáceis de limpar.
P: Qual é a duração típica das lâmpadas excimer e dos LEDs UV?
R: As lâmpadas excimer normalmente têm uma vida útil de vários milhares a dez milhares de horas, dependendo da frequência de utilização e das condições de funcionamento.A calibração regular e a manutenção adequada maximizarão a vida útil dos componentes.
P: Este equipamento tem requisitos ambientais rigorosos?
R: Sim, o revestimento excimer requer condições ambientais estáveis. Recomenda-se um ambiente limpo e com temperatura controlada (de preferência uma sala limpa) com temperatura e umidade estáveis.As operações devem seguir procedimentos normalizados para evitar a contaminação que afete o acabamento da superfícieNo entanto, o processo é altamente automatizado e depende minimamente de trabalho manual.
P: É adequado para revestimentos UV à base de água?
R: Sim, o sistema é compatível com uma ampla gama de revestimentos curáveis UV, incluindo UV à base de água, UV à base de solvente e formulações UV 100% sólidos.Epoxies, poliuretanos e sistemas de PUA.
P: Pode a linha ser atualizada para uma capacidade maior no futuro?
R: O projeto modular permite a atualização de componentes, no entanto, a estrutura da máquina e a largura do transportador são geralmente fixas.Recomendamos especificar a dimensão do painel mais largo que você antecipa precisar no momento da compra para evitar limitações futurasAs opções de personalização para larguras de trabalho mais largas (até 2600 mm) estão disponíveis em modelos de plataforma maiores - consulte a nossa equipa de vendas.
