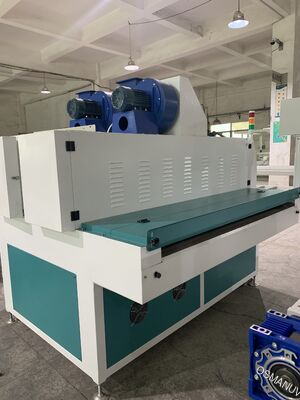

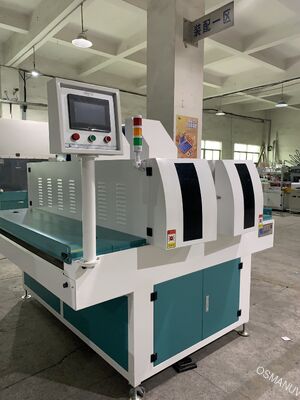

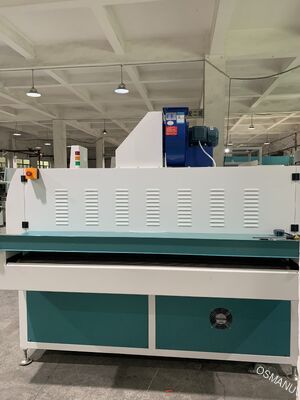

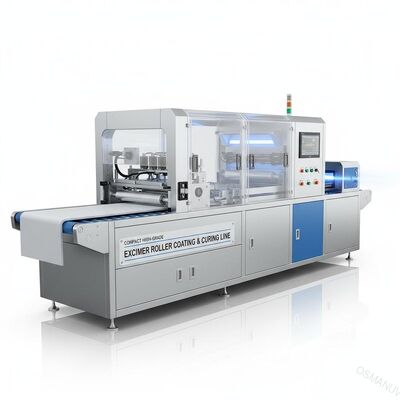

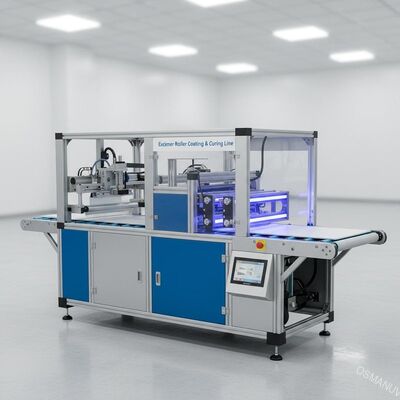

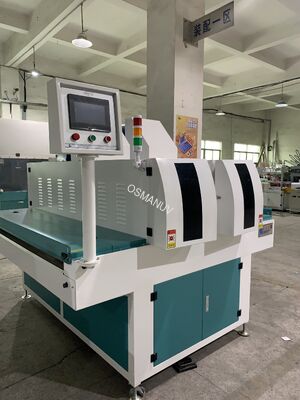

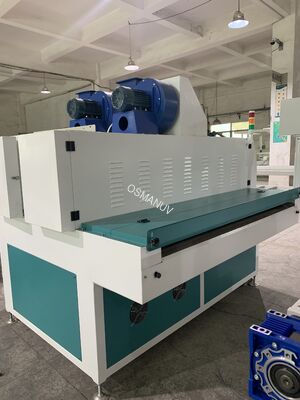

Linha de revestimento e cura de rolos excimer compactos de alta qualidade para painéis macios para a pele
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | OSMANUV |
| Certificação: | ISO9001 |
| Número do modelo: | OSM-GH-1320 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | CAIXA DE MADEIRA |
| Tempo de entrega: | 30 ~ 40 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Negociação |
|
Informação detalhada |
|||
| Relatório de teste de máquinas: | Oferecido | Sistema de controle: | Tela sensível ao toque do CLP |
|---|---|---|---|
| Área de revestimento: | Grande área | Automação de Revestimento: | Alta Automação |
| Durabilidade do revestimento: | Alta durabilidade | Largura seca eficaz: | 200 mm |
| Altura da pilha de coleta: | 1000mm | Pacote: | caixa de madeira |
| Destacar: | linha de revestimento compacta de rolo excimer,máquina de cura UV para painéis macios ao toque,máquina de revestimento excimer de alta qualidade |
||
Descrição de produto
Linha de revestimento e cura de rolos excimer compactos de alta qualidade para painéis macios para a pele
Esta linha compacta de revestimento e cura de rolos excimer é projetada especificamente para a produção em lotes de alta qualidade de painéis macios para pele, de pequeno a médio porte,fornecer acabamentos táteis de qualidade superior com uma operação eficiente em termos de espaço.
Composição da linha de produção
- Unidade de limpeza de pó:Estações de limpeza por escova e aspirador, de uma ou duas faces
- Máquina de revestimento de rolos de precisão:Cabeça de revestimento de alta precisão com rolos de dosagem e aplicadores
- Zona de nivelamento infravermelho:Secção de nivelamento do caudal IR de 3 a 6 metros
- Sistema UV excimer nano multi-lâmpada:Lâmpada excimer integrada para polimerização de superfície
- Sistema de monitorização de oxigénio e depuração de nitrogénio:Sensor de O2 em tempo real com regulação automática do azoto
- Unidade de cura final de mercúrio UV:Arquivo de lâmpadas de mercúrio de banda larga para curado em profundidade total
- Sistema de controlo PLC:Interface de tela sensível ao toque com armazenamento de receitas
- Zona de arrefecimento/envelhecimento:Secção de arrefecimento por ar forçado opcional
- Unidade de empilhamento automático:Sistema de recolha de resíduos para painéis acabados
Parâmetros técnicos
| Parâmetro | Especificação / Descrição |
|---|---|
| Designação do modelo | Série compacta - totalmente personalizável |
| Tipo de sistema | Revestimento em rolos + excimer UV + cura UV de mercúrio |
| Comprimento de onda do excimer | 172nm (primário) / 186-254nm (compatível com banda de borda) |
| Largura de trabalho | 600 / 1100 / 1320 mm (personalizável) |
| Faixa de espessura de trabalho | 2 - 50 mm (3 - 30 mm para painéis decorativos) |
| Comprimento mínimo do painel | 300 mm (350 mm para painéis de 10-30 mm de espessura) |
| Velocidade do transportador | 0 - 20 m/min (regulado sem passos através do VFD) |
| Método de revestimento | Revestimento de rolos simples ou duplos (personalizável) |
| Número de cabeças de revestimento | 1 - 2 (personalizável) |
| Diâmetro do rolo do aplicador | Φ200 / Φ250 mm (personalizável) |
| Diâmetro do rolo de dosagem | Φ123 / Φ150 mm (personalizável) |
| Comprimento de nivelamento infravermelho | 3 - 6 metros (customizáveis) |
| Espessura do revestimento (umedecido) | Ajustável: 0,01 - 2,0 mm |
| Nível de brilho acabado (60°) | Até 2-5 GU (ultra-mate) |
| Dureza da superfície | Dureza do lápis 1H - 3H (dependente da formulação do revestimento) |
| Desempenho anti-impressão digital | Excelente - as impressões digitais perdem-se rapidamente |
| Resistência a arranhões | Superior aos revestimentos UV foscos normais |
| Potência instalada total | 35 - 80 kW (dependendo da configuração) |
| Fornecimento de energia | 380V / 50Hz / 3 fases (configurável para 220V / 60Hz) |
| Pressão do ar comprimido | 0.4 - 0,7 MPa |
| Impressão da máquina (L × W × H) | Projeto compacto: aproximadamente 8.000-15.000 mm × 2.200 × 2.200 mm |
| Altura da operação | 900 mm (± 20 mm) |
| Sistema de controlo | PLC com HMI de tela sensível ao toque a cores de 7′′, armazenamento de receitas, registro de dados de produção |
| Certificações de segurança | Certificado CE, conforme com a norma ISO9001:2015 |
Aplicações
- Fabricação a partir de materiais de construçãoArmários, armários, mesas, prateleiras
- Portas de armários de cozinha:Ultra-mate, acabamento anti-impressões digitais
- Painéis decorativos para edifícios:Painéis de parede interiores, divisores de salas
- Pavimentos de revestimento de revestimento de revestimentos de revestimentos de revestimentos de revestimentos de revestimentos de revestimentos de revestimentos de revestimentos de revestimentos de revestimentosSuperfície durável, resistente a arranhões e suave ao toque
- Painéis laminados de PVC e PET/PETG:Revestimentos de chapas decorativas, de acabamento mate
- Painéis de portas:De peso superior a 200 g/m2
- Produção em lotes de pequeno a médio porte:Fabricação de móveis sob medida
- Componentes de mobiliário RTA:Fabricação a partir de materiais de borracha
Opções de personalização
O sistema compacto éMuito personalizávelPara atender às necessidades específicas de produção:
- Largura de trabalho personalizável de 600 mm a 1600 mm
- Configuração de revestimento de rolos simples ou duplos
- Dureza dos rolos e personalização dos materiais
- Comprimento de nivelamento IR ajustável de 3 a 6 metros
- Optimização do sistema de controlo do azoto
- Adição da secção de arrefecimento
- Integração do módulo de impressão monocromática
- Características adicionais: voltagem automática do painel, integração de bandas de borda, câmaras de inspecção de qualidade
- Opções de nível de automação (manual, semiautomático ou totalmente automático)
- Configuração do gabinete de controlo compacto
- Configurações elétricas personalizadas para normas regionais
Características fundamentais
- Projeto de pegada compacta:Layout eficiente em termos de espaço para espaços de fábrica limitados
- Ambiente de revestimento livre de poeira:Estação de limpeza integrada elimina defeitos de superfície
- Tecnologia de revestimento de rolos de precisão:Rolante de dosagem cromado com rolante de aplicador de borracha
- Nívelamento de fluxo otimizado:A nivelação IR de 3-6 metros garante uma cobertura completa
- Resistência superior a arranhões e manchas:Estrutura de superfície densamente interligada
- Tecnologia de excimer a frio:Transferência de calor mínima protege substratos sensíveis
- Capacidade de mudança rápida:Mudanças rápidas de rolos e mudanças de cor/material
- Operação de eficiência energética:Configuração de lâmpada UV otimizada e controlo automático do azoto
- Quadro de construção de peça única:Quadro de aço soldado pesado para estabilidade
- Interface HMI fácil de usar:Interface intuitiva de tela sensível ao toque com armazenamento de receitas
Apoio e Serviços
- Auxílio ao planeamento do espaço:Consulta no local ou à distância
- Instalação e colocação em serviço:Apoio profissional à instalação no local
- Formação do operador:Formação abrangente sobre otimização e manutenção de revestimentos
- Kit de troca e manutenção de rolos:Cartuchos de rolos de reserva pré-alinhados
- Linha de apoio técnico:Assistência técnica à distância
- Planos de manutenção preventiva:Programas de manutenção programados
- Disponibilidade de peças sobressalentes:Fornecimento permanente de peças de reposição originais
Embalagem e transporte
- Embalagem:Caixa de madeira compacta para exportação com almofada de espuma e barreira de umidade
- Opções de envio:Transporte marítimo, aéreo ou terrestre
- Prazo de entrega:25-40 dias para configurações padrão; 40-55 dias para configurações personalizadas
- Documentação:Documentação de exportação completa, incluindo manuais técnicos e declaração CE
Perguntas Frequentes
Quanto espaço é necessário para este sistema compacto?
O comprimento total da linha varia de 8.000 mm a 15.000 mm, dependendo da configuração e largura de trabalho, tornando-a adequada para instalações com espaço limitado.O sistema também pode ser personalizado com arranjos de módulos alternativos para se adequar a layouts de fábrica específicos.
Esta linha pode suportar tanto painéis planos como superfícies perfiladas/de borda?
Projetado principalmente para painéis planos. Para integração de bandas de borda, podem ser adicionados módulos opcionais (impressão monocromática, processamento de excimer específico da borda).Entre em contato com a nossa equipa de engenheiros para requisitos de configuração específicos.
Como é que a tecnologia excimer consegue a sua propriedade anti-impressão digital?
O excimer UV de 172 nm cria uma estrutura superficial micro-arrugada a nível microscópico. Esta textura dispersa a luz e reduz a visibilidade de óleos e marcas nos dedos.a microestrutura reduz a área de contacto para impressões digitais, tornando-os menos visíveis e mais fáceis de limpar.
Qual é a duração típica das lâmpadas excimer e dos LEDs UV?
As lâmpadas excimer normalmente têm uma vida útil de vários milhares a dez milhares de horas, dependendo da frequência de uso e das condições operacionais.A calibração regular e a manutenção adequada maximizarão a vida útil dos componentes.
Este equipamento tem requisitos ambientais rigorosos?
Sim, o revestimento excimer requer condições ambientais estáveis, sendo recomendado um ambiente limpo e com temperatura controlada (de preferência uma sala limpa) com temperatura e umidade estáveis.As operações devem seguir procedimentos normalizados para evitar a contaminação que afete o acabamento da superfícieNo entanto, o processo é altamente automatizado e depende minimamente de trabalho manual.
É adequado para revestimentos UV à base de água?
Sim, o sistema é compatível com uma ampla gama de revestimentos curáveis UV, incluindo UV à base de água, UV à base de solvente e formulações UV 100% sólidos.Poliuretano, e sistemas PUA.
Pode a linha ser atualizada para uma capacidade maior no futuro?
O projeto modular permite a atualização de componentes. No entanto, a estrutura da máquina e a largura do transportador são geralmente fixas.Recomendamos especificar a dimensão do painel mais largo que você antecipa precisar no momento da compra para evitar limitações futurasAs opções de personalização para larguras de trabalho mais largas (até 2600 mm) estão disponíveis em modelos de plataforma maiores - consulte a nossa equipa de vendas.
