Linha de revestimento a óleo de alta velocidade para painéis solares de perovskita e tandem
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | OSMANUV |
| Certificação: | ISO9001 |
| Número do modelo: | OSM-XFTB-600 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | CAIXA DE MADEIRA |
| Tempo de entrega: | 30 ~ 40 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Negociação |
|
Informação detalhada |
|||
| Doença: | Novo | Largura do revestimento: | 600 mm |
|---|---|---|---|
| Dispositivo de gerencio: | usando o gerencio 90º elétrico | Tensão: | 220V/380V |
| Velocidade de alimentação: | 0-25m/min | Tipo de lâmpada UV: | Lâmpada de Mercúrio |
| Worktable: | Flutuante | Nome do produto: | Máquina de revestimento UV |
| Destacar: | Máquina de revestimento UV para painéis solares de perovskita,Linha de revestimento de controlo de atmosfera personalizável,Equipamento de revestimento por matrizes de alta velocidade |
||
Descrição de produto

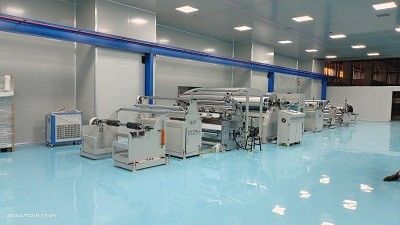

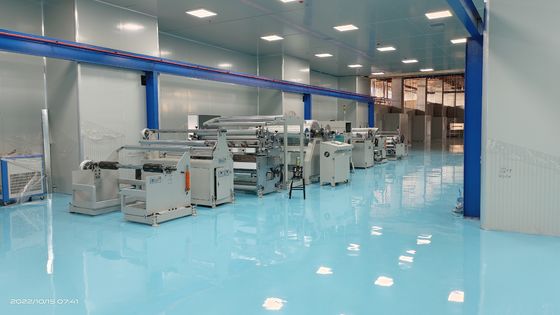

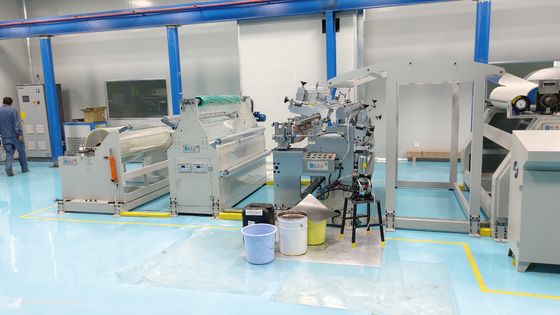

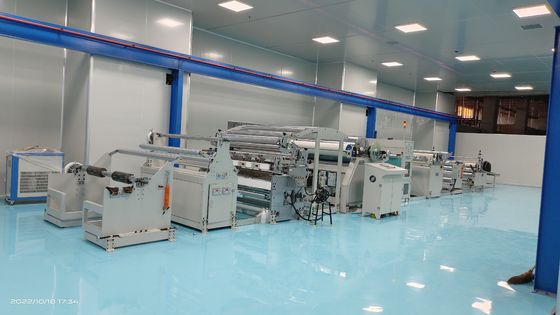

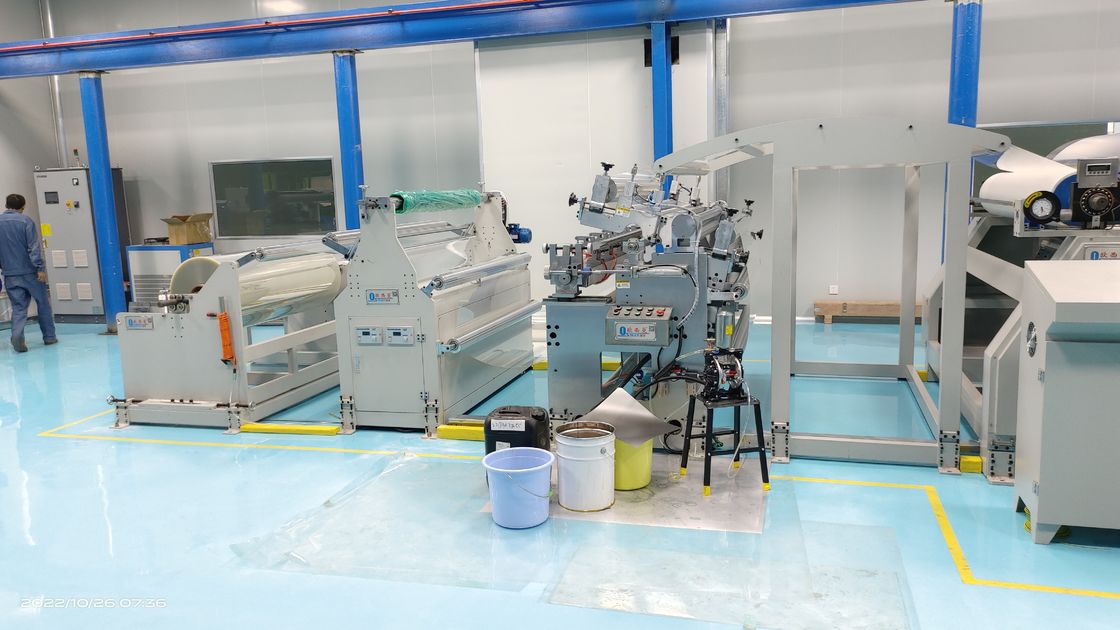

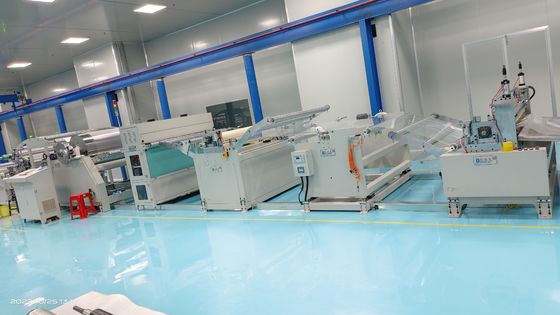

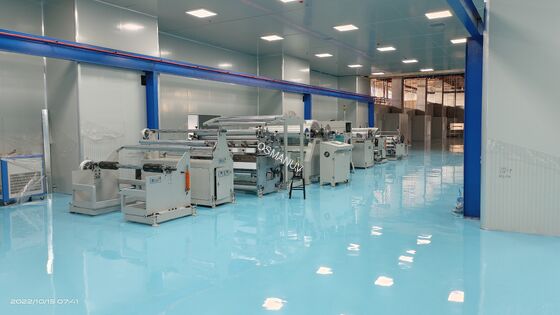

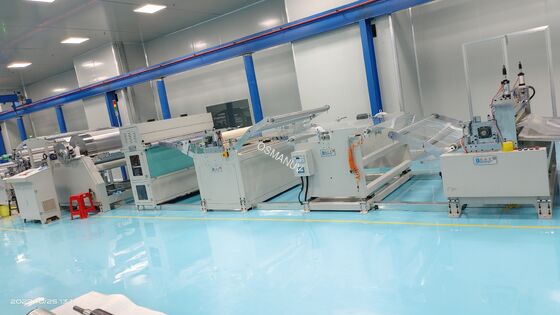

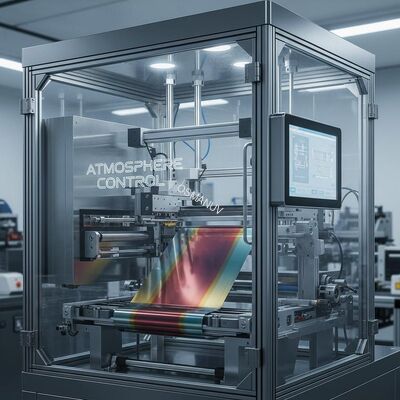

Linha de revestimento de matriz de slot de alta velocidade para painéis solares de perovskita e tandem – controle de atmosfera totalmente personalizável
Composição da Linha de Produção
- Alimentação integrada no porta-luvas (para revestimentos sensíveis à umidade)
- Limpeza ultrassônica e tratamento de plasma
- Cabeça de revestimento de matriz ranhurada com estabilização ativa de folga(rolamento de ar opcional)
- Sistema de entrega de líquido multicanal (até 4 materiais)
- Câmara de secagem purgada com nitrogênio com fluxo de ar uniforme
- Estação de recozimento em linha (placa quente ou IR)
- Inspeção óptica de espessura e uniformidade
- Classificação automatizada de painéis (aprovado/reprovado)
- Sistema de controle central seguro contra ESD
Visão geral do produto
Esta linha de revestimento de matrizes de alta velocidade é otimizada paratecnologias fotovoltaicas de última geração(perovskita, PV orgânico, células tandem). Todo o caminho do revestimento até a secagem pode ser encerrado em uma atmosfera de nitrogênio com O₂/H₂O < 1 ppm, evitando a degradação de precursores sensíveis.
A ranhura possui controle de intervalo acionado por piezo que responde em milissegundos à ondulação do substrato, garantindo filmes ultra-suave (Rq < 5 nm). A linha lida com vidro rígido e folhas flexíveis de polímero. Completopersonalizaçãoestá disponível para formato de matriz (cônico, convexo), compatibilidade com solventes e integração de laminação de encapsulamento.
Especificações Técnicas
| Parâmetro | Valor (Padrão) | Faixa personalizável |
|---|---|---|
| Ambiente | Ambiente (classe 1000) | Porta-luvas de N₂ (O₂/H₂O < 0,1 ppm) |
| Largura do substrato | 1200 milímetros | 100 - 2.400 milímetros |
| Velocidade de revestimento | 0,5 - 10m/min | 0,1 - 25 m/min (superlento para tintas viscosas) |
| Precisão de filme úmido | ±0,5 µm (no alvo de 10 µm) | ±0,2 µm (com amortecimento de vibração ativo) |
| Morre o material do lábio | Carboneto de tungstênio | DLC / revestido de diamante / liga personalizada |
| Tempo de acomodação após mudança de velocidade | <2 seg. | < 0,5 seg (com controle feedforward) |
| Temperatura máxima (pós-seca) | 200°C | 400 °C (para etapa de cristalização) |
| Faixa de viscosidade líquida | 1 - 2.000 cP | 0,5 - 10.000 cP (matriz e linha aquecidas) |
| Taxa de transferência | 40 painéis/hora (1,2×2,4 m) | 10 - 120 painéis/hora |
| Interface de dados | OPCUA, Modbus TCP | SECS/GEM, API REST |
Aplicativos
- Revestimento de camada absorvente de perovskita (tintas à base de Pb/Sn)
- Camada de transporte de furo Spiro-OMeTAD ou PTAA
- Camada de transporte de elétrons PCBM ou C60 para OPV
- Revestimentos híbridos de óxido condutor transparente (TCO)
Opções de personalização
Personalização ilimitada disponível
Projetamos a geometria da matriz de slot (tipo coextrusão reta, cônica, sem calços ou multicamadas), invólucro ambiental (caixa de luvas completa ou miniambiente), placa de aquecimento/resfriamento de substrato, bomba de seringa (capacidade de 10 mL - 20 L) e integração de software com seu programador existente. Cores personalizadas, logotipos e ajustes ergonômicos de altura estão disponíveis sem custo extra.
Principais recursos
- Estabilização ativa de gap- compensa o arqueamento do substrato em tempo real
- Volume morto ultrabaixo(<0,5 mL) - ideal para precursores de perovskita caros
- Controle automático do menisco- evita a entrada de ar em altas velocidades
- Recozimento de vapor solvente em linhaopção
- Rastreabilidade total dos dadosCompatível com 21 CFR Parte 11 (mediante solicitação)
Suporte e Serviços
- Garantia abrangente de 24 meses
- Instalação e validação de sala limpa no local
- Suporte gratuito ao processo por 2 anos (incluindo transferência de fórmula)
- Treinamento de operadores de realidade virtual (VR)
- Cabeça de matriz emprestada durante reparo ou personalização
Embalagem e Envio
- Embalagem:Todas as peças sensíveis à atmosfera são ensacadas duas vezes com preenchimento de N₂; máquina principal em caixa de madeira compensada resistente com indicador de umidade
- Envio:OOG (fora de medida) para modelos com porta-luvas; HC padrão de 40 pés para modelos abertos
- Tempo de espera:90 - 120 dias (projetos totalmente personalizados)
Perguntas frequentes
A linha pode revestir ambos os lados do painel simultaneamente?
Sim - oferecemos um módulo "flip & coat" ou uma verdadeira configuração oposta de duas cabeças (ambos totalmente personalizáveis para sincronização de velocidade).
Qual é a densidade de defeito típica para revestimento de perovskita?
Em ambiente de sala limpa + nitrogênio, defeitos > 50 µm são inferiores a 5 por m² – podemos otimizar ainda mais com ciclos de limpeza de matrizes personalizados.
Quanto tempo leva para mudar de um material de revestimento para outro?
Com nosso painel de fluido de conexão rápida e sequência de purga integrada, a troca leva 15 minutos – personalizável para receita de limpeza totalmente automatizada.
Vocês oferecem uma versão piloto para pesquisa e desenvolvimento?
Absolutamente. Personalizamos máquinas de revestimento de moldes de mesa para substratos de 300×300 mm com todos os mesmos controles de atmosfera – ideal para escalar até a produção.
