Sistema de Spin Coating de 24 Posições com Bico Personalizado de Recuperação de Material Inteligente para Perda Mínima
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | OSMANUV |
| Certificação: | ISO9001 |
| Número do modelo: | Especificação |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Embalagem de madeira |
| Tempo de entrega: | 30 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Negociação |
|
Informação detalhada |
|||
| Espessura do papel: | 80~600g/m2 | Largura máxima do papel: | 1150 mm |
|---|---|---|---|
| Peso total: | 1350 kg | Transporte de velocidade: | 25 - 80 m/min |
| Max Rewinding Diameter: | 1500mm | Largura do revestimento: | 2000 mm |
| Dispositivo de gerencio: | usando o gerencio 90º elétrico | Correia transportadora: | PVC |
| Destacar: | Sistema de revestimento por rotação de 24 posições,Sistema de revestimento por rotação com recuperação de material,revestimento de rotação de bocal de chuck personalizado |
||
Descrição de produto

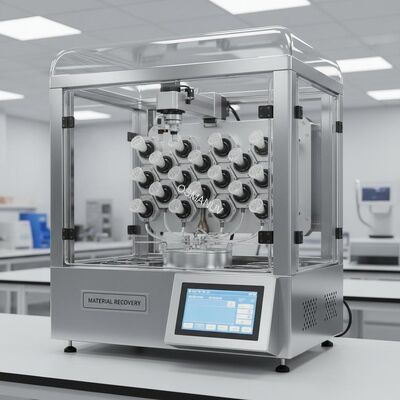

Sistema de revestimento de 24 posições com recuperação de material inteligente.
Visão geral do produto
Este revestimento de rotação de 24 estações, que economiza material, é projetado para minimizar o desperdício de soluções fotoresistentes, poliimidas ou precursoras em linhas de revestimento de alto rendimento.Ao contrário dos revestimentos convencionais que eliminam o excesso de líquido, nosso sistema integra reciclagem de remoção de contas de borda (EBR) personalizável, linhas de distribuição de baixo volume morto e lógica de otimização pré-umedecida para reduzir o consumo de material em 25-40%.
Cada uma das 24 estações opera com um circuito fechado de monitorização independente da utilização da solução.Em seguida, ajusta automaticamente os montantes de distribuição por substratoCombinado com recipientes de recuperação de solventes personalizáveis, o sistema recolhe mais de 85% dos produtos químicos não espinhados para re-filtração ou eliminação, reduzindo significativamente o custo de propriedade.
Todas as 24 estações são controladas por um PLC+HMI central, e a unidade suporta a personalização de receitas por estação - permitindo diferentes materiais, curvas de rotação,e estratégias de poupança em estações adjacentes simultaneamente.
Parâmetros técnicos
| Parâmetro | Valor padrão | Faixa de alcance personalizável (Focus de poupança de material) |
|---|---|---|
| Número de estações | 24 | 12 / 16 / 24 / 32 (personalizável) |
| Tamanho máximo do substrato | Diâmetro de 200 mm ou quadrado de 156 × 156 mm | 50 - 300 mm (choque personalizável para baixas perdas de borda) |
| Intervalo de velocidade de rotação | 0 - 6000 rpm | 0 - 8000 rpm (aceleração suave de baixo desperdício) |
| Taxa de poupança de materiais | 30% média | 10% - 50% (lógica de distribuição personalizável) |
| Volume mínimo de distribuição por substrato | 1.5 mL (para wafer de 150 mm) | 0.5 - 5 mL (conceito do bico personalizável) |
| Volume morto na trajetória do fluido | < 0, 3 ml | < 0,1 ml (tubos e válvulas personalizados) |
| Modo de poupança de solventes EBR | Apenas corte de borda padrão | Padrão EBR definido pelo utilizador (personalizável) |
| Uniformidade do revestimento | < ± 3% @ 3000 rpm | ± 2% com uma baixa velocidade de rotação que economiza materiais |
| Eficiência da recolha de resíduos químicos | 85% | Até 92% (bolsa personalizada com desenho de drenagem) |
| Alerta de reabastecimento químico | Manual | Reabastecimento automático com rastreamento de consumo (personalizável) |
| Fornecimento de energia | 400V / 50 Hz / 3P | 208 V - 480 V (personalizável) |
| Impressão da máquina (W × D × H) | 2100 × 1200 × 1900 mm | largura/profundidade personalizáveis para caber em salas limpas |

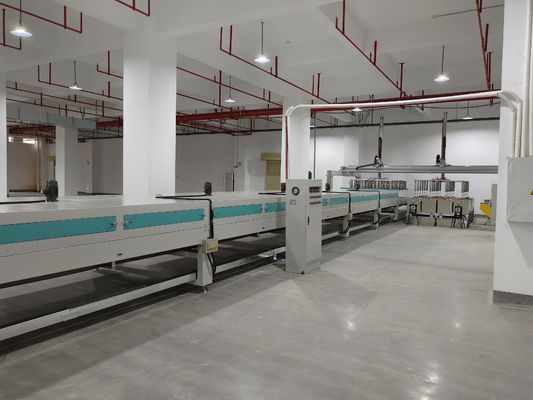

Integração da linha de produção
Quando integrado numa linha de revestimento eficiente em termos de materiais, o revestimento de rotação de 24 estações é combinado com:
- Sistema de distribuição de produtos químicos de baixo volume morto- 1 a 12 frascos com < 0,5 ml de resíduo cada
- Estação pré-umedecida- utiliza solventes reciclados para substratos pré-umedecidos (poupança de material fresco)
- Revestidor de rotação de 24 estações- unidade principal com bacias de poupança de material
- Remover de contas de borda (EBR) com recuperação de solvente-largura e velocidade de corte personalizáveis
- Pós-revestimento, cozimento e arrefecimento- opcional
- Unidade de reciclagem química- filtragem + re-mistura para as camadas não críticas
- Gás de escape com armadilha de condensação de solvente- recupera o solvente evaporado (> 70%)
Aplicações-alvo
- Revestimento fotoresistente de semicondutores- fabricantes sensíveis aos custos (memória, lógica, dispositivos de potência)
- Células solares de perovskita- soluções caras de precursores (Pb, halogenetos orgânicos)
- Capa de injecção de buracos OLED/QLED- Tintas PEDOT:PSS ou polímeros caras
- Linhas-piloto de I & D- quando a quantidade de material for limitada
- MEMS e microfluídica- SU-8, BCB e outros polímeros caros
- Revestimento de baterias de lítio- poupança de lodo no separador ou no eléctrodo
- Qualquer linha de produção cujo custo químico de revestimento seja superior a 100 EUR/L
Personalização para economia máxima de material
Este revestimento de rotação de 24 estações é altamente personalizável para alcançar a melhor economia de matéria-prima:
- Tipo de bocal de distribuição- agulha, fenda ou spray -adaptável à viscosidade da solução
- Lógico de volume de distribuição- aprendizagem de volume mínimo fixa, dinâmica ou assistida por IA
- Padrão de remoção de contas de borda (EBR)- posição, largura, velocidade eReciclagem de solventes ligada/desligada
- Projeto de drenagem da tigela- borrada lisa versus costelada - afeta a taxa de recuperação
- Sistema de recuperação de solvente- destilação integrada ou simples tambor de recolha
- Materiais para linhas químicas- PP, PTFE ou aço inoxidável (previne a perda de adsorção)
- Enxaguar por trás- opcional, com bocal de baixo caudal dedicado
- Programa pré-umedecido- tipo de solvente, volume, velocidade de rotação -Totalmente personalizável por estação
- Relatório- utilização de material por turno/semana - painel personalizável
"Cada gota de produto químico é contabilizada - e cada método de poupança pode ser personalizado para o seu processo".
Características de poupança de material
- Detecção inteligente do volume mínimo- reduz automaticamente a dispensação em 5% até que a uniformidade falhe
- Rastreamento de resíduos em circuito fechado- exibição em tempo real do material salvado por 1000 substratos
- Receptor de fluido de baixo volume morto- < 0, 3 mL total residual (competidores padrão: 2 a 5 mL)
- Ciclo de reciclagem de solventes EBR- solvente de borda usado, filtrado e reutilizado para pre-umedecimento
- Calibração de estações individuais- cada volume do bico pode ser cortado separadamente
- Alertas por sobre-dispensação- interrompe a linha se a utilização de produtos químicos exceder o limiar de receita em > 15%
- Optimização do tubo de vácuo- minimiza a zona de exclusão das bordas, poupando material em grandes substratos
- Captador de gotejamento com bocal- impede uma única queda de perda durante o índice
Apoio e Serviços
- Auditoria gratuita de poupança de material- analisamos os seus resíduos actuais e estimamos o potencial de poupança
- Suporte remoto 24 horas por dia- para afinação de distribuição e de poupança de lógica
- Calibração no local- opcional (2 dias), incluindo volume do bico e padrão EBR
- Garantia de 12 meses- prorrogado para 24 meses se partilhar connosco os dados de poupança mensais
- Peças sobressalentes- programa de expedição rápida para bocas, válvulas e tubos
- Atualização de software- novos algoritmos de poupança disponibilizados gratuitamente durante 2 anos
Embalagem e transporte
| Ponto | Método |
|---|---|
| Embalagem | Embalagem compatível com produtos químicos + dessecante + caixa de compensado fumigado |
| Protecção para a trajetória do fluido | Purificado com N2 e coberto para evitar a secagem dos resíduos |
| Prazo de expedição | FOB / CIF / EXW (Xangai / Shenzhen) |
| Tempo de execução | 45 - 55 dias úteis (customizado: +15 dias) |
| Transportes | Container de HC de 40' (1 unidade) ou frete aéreo para encomendas urgentes |
| Documentos | Declaração CE, relatório de validação da poupança de material, guia de manutenção |
Perguntas Frequentes
P1: Como exatamente a máquina economiza material em comparação com um revestimento padrão?
R: Três maneiras:A menor dispensa possível(personalizável por material), 2Reutilização do solvente EBRpara pré-umedecido, e 3Instalação de encanamento de baixo volume mortoA economia típica é de 30 a 40% em peso.
P2: Posso usar a mesma receita de poupança personalizada em todas as 24 estações?
R: Sim - ou você podepersonalizar por estaçãoExemplo: estação 1-6 utiliza resistência de baixo custo sem prioridade de poupança, estação 7-24 utiliza resistência cara com poupança agressiva.
