Túnel de secagem IR industrial para impressão em tela e tintas ¢ Largura de cinto personalizável (400-2000 mm) e zonas de aquecimento

Túnel de secagem IR industrial para impressão em tela e tintas ¢ Largura de cinto personalizável (400-2000 mm) e zonas de aquecimento
Túnel industrial de secagem IR para serigrafia e tintas Largura de cinto personalizável (400-2000 mm) e zonas de aquecimento Visão geral do produto Isto...linha de secagem IR personalizávelÉ um sistema de secagem industrial de tipo túnel que utiliza a tecnologia de aquecimento de ondas médias ou ...
Local de Origem:China
Marca:OSMANUV
Certificação:ISO9001
Número do modelo:Especificação
Quantidade mínima de pedido:1 conjunto
Preço:Negociável
Atributos personalizados do produto
Destacar

Túnel de secagem IR industrial para serigrafia

,

Máquina de secagem infravermelha com largura de correia personalizável

,

Túnel de secagem infravermelha com múltiplas zonas de aquecimento

Velocidade:
Ajustar
Tipo de transportador:
Cintas transportadoras de malha ou de rolos
Worktable:
Flutuante
Requisito de manutenção:
Baixa manutenção com peças de fácil acesso
Tensão:
220 V
Fonte de energia:
Eletricidade
Poder:
2.000 W
Largura efetiva de nivelamento:
1320 mm
Descrição do produto

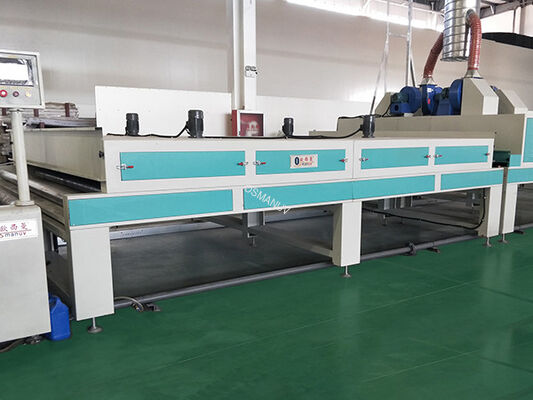

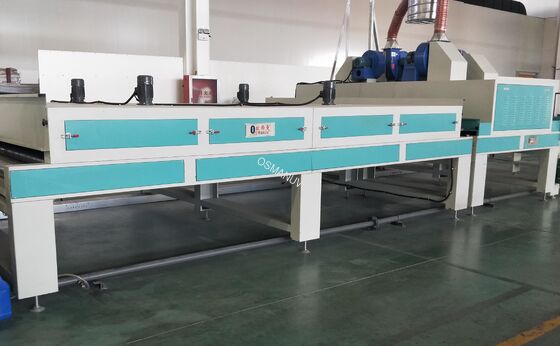

Túnel industrial de secagem IR para serigrafia e tintas
Largura de cinto personalizável (400-2000 mm) e zonas de aquecimento
Visão geral do produto
Isto...linha de secagem IR personalizávelÉ um sistema de secagem industrial de tipo túnel que utiliza a tecnologia de aquecimento de ondas médias ou infravermelhos distantes para secagem e cura eficientes de revestimentos, tintas e adesivos em vários substratos.Secagem de serigrafia padrão,Processamento de vidro a alta temperatura, eCuragem de eletrónica de precisãoConfigurações.
O sistema étotalmente personalizávelEm contraste com a secagem convencional a ar quente, a secagem por ar quente é uma técnica de secagem que consiste em secar o ar quente com um sistema de secagem por ar quente, com um sistema de secagem por ar quente e com um sistema de secagem por ar quente.O aquecimento por infravermelhos transfere energia diretamente para a superfície do produto sem aquecer o ar circundante, resultando emTempos de secagem mais rápidos,menor consumo de energia, eRequisitos reduzidos de espaço no piso.
Esta linha de secagem IR é ideal para secar tintas à base de solventes e à base de água após serigrafia, impressão de pads e revestimento por spray, bem como para curar adesivos, revestimentos de secagem em vidro/cerâmica,e processamento de películas ópticas e componentes eletrónicos.
Princípio de funcionamento
A radiação infravermelha dos tubos de aquecimento penetra no revestimento/superfície, causando uma rápida evaporação do solvente ou polimerização de ligação cruzada (para a cura UV/térmica).Circulação de ar quente opcional aumenta a uniformidade da temperatura até ±2°C dentro da câmara.
Parâmetros técnicos
Parâmetro Túnel de secagem IR padrão Linha de vidro de alta temperatura Sistema Eletrônico de Precisão
Largura da correia (personalizável) 400 - 2000 mm 800 - 2200 mm 300 - 1200 mm
Comprimento total do túnel (personalizável) 2 - 20 m 5 - 28 m 2 a 8 m
Comprimento da zona de aquecimento (personalizável) 1.5 - 12 m 6 - 15 m 1 a 5 m
Potência de aquecimento (personalizável) 9 - 80 kW 20 - 200 kW 3 - 30 kW
Temperatura máxima 80 - 220°C até 650°C até 200°C
Uniformidade da temperatura ± 5°C ± 2°C ±2°C (com circulação)
Velocidade do transportador (personalizável) 0 - 15 m/min 0 - 10 m/min 0 - 20 m/min
Material do cinto (personalizável) Rede de teflon / cadeia de rolos Malha de aço inoxidável / rolos de cerâmica PTFE / Silício / Antistatico
Altura máxima do produto 50 - 200 mm até 500 mm 10 - 150 mm
Método de arrefecimento Ar forçado / ambiente Aquecido por água / ar forçado Ar forçado / ambiente
Sistema de controlo PID digital / PLC opcional PLC + touchscreen PLC + HMI (7")
Fornecimento de energia 220V / 380V, 50/60Hz 380 V, 50/60 Hz, 3 fases 220V / 380V, 50/60Hz
Aplicação típica Impressão a serrilha, impressão em bloco Botões de vidro, cerâmica, revestimento metálico Filmes ópticos, eletrónica, PCB
Aplicações
  • Indústria da serigrafia:Secagem de tintas à base de solventes e à base de água em papel, filme, têxteis e substratos rígidos
  • Vidro e cerâmica:Revestimentos de secagem/curagem em garrafas de vidro, frascos, copos, azulejos de cerâmica
  • Eletrónica:Secagem de revestimentos conformes, máscaras de solda, adesivos de encapsulamento em PCB e componentes
  • Filmes ópticos:Secagem de revestimentos funcionais em películas de PET, PC, PMMA (compatíveis entre rolos)
  • Partes para automóveis:Cureamento de primers, tintas e adesivos em componentes de plástico/metal
  • Embalagem:Secagem de tintas e vernizes em caixas, rótulos e embalagens flexíveis
  • Tecidos e tecidos:Secagem de padrões e revestimentos impressos em vestuário e têxteis técnicos
  • Fabricação em madeira:Secagem de primários e revestimentos de superfície à base de UV/água em painéis de engenharia
Opções de personalização
Esta linha de secagem IR éMuito personalizávelPara satisfazer as suas necessidades de produção específicas:
  • Largura e comprimento do cinto:Personalizável de 300 mm a 2200 mm de largura, comprimento total de 2-28 metros
  • Configuração de aquecimento:Número de zonas de aquecimento (1-6 ou mais), comprimento de zona por secção
  • Tipo de aquecimento:Apenas IR / IR + circulação de ar quente / IR + UV combinados
  • Intervalo de temperatura:Padrão até 220°C / Alta temperatura até 650°C
  • Tipo de lâmpada IR:Meia onda (padrão) / Resposta rápida / Tubo duplo / Fibra de carbono
  • Faixa transportadora:Telas de teflão, de aço inoxidável, de cadeia de rolos, de cintura em cintura, revestidas de silicone
  • Secção de arrefecimento:Ar forçado, resfriamento por água, resfriamento ambiente prolongado
  • Gás de escape de fumo:Portas de escape únicas/múltiplas com controlo do amortecedor
  • Sistema de controlo:Controlador digital PID / PLC + HMI touchscreen / Monitorização remota da IoT
  • Compatibilidade com salas limpas:Projeto livre de poeira com interior completo de aço inoxidável (classe 10000-100000)
  • Carregamento/descarregamento:Transferência manual / automática / integração robótica
  • Atmosfera inerte:Purificação por azoto de produtos sensíveis à oxidação
  • Cores e acabamentos:Customização do código de cores RAL para painéis exteriores
Características fundamentais
  • Secagem rápida:O aquecimento direto IR reduz significativamente o tempo de secagem em comparação com os fornos de convecção convencionais
  • Eficiência energética:Menor consumo de energia - transferência de calor diretamente para o produto, não para o ar circundante
  • Controle preciso da temperatura:Controle PID/SSR com uniformidade de temperatura até ±2°C
  • Impressão compacta:Requer menos espaço no chão em comparação com os secadores de convecção longos
  • Projeto modular:Fácil de expandir ou reconfigurar à medida que as necessidades de produção evoluem
  • Tensão uniforme do cinto:Sistema de guia/seguimento do cinto que impede a errante e garante o transporte estável
  • Proteção de segurança:Alarme de sobre-temperatura, parada de emergência, proteção contra inversão de fase de energia, disjuntor de fugas
  • Manutenção fácil:Portas laterais articuladas ou capô de elevação para facilitar o acesso aos elementos de aquecimento e ao cinto
  • Baixa manutenção:Rolamentos selados, cadeia de accionamento auto lubrificante, embreagem de correia de libertação rápida
  • Opções de cinto múltiplas:Compatível com redes de teflon, aço inoxidável ou configurações de transportadores de rolos
Apoio e Serviços
  • Consulta gratuita do processo:Analisar as suas necessidades de secagem do material e recomendar a configuração ideal
  • Ensaios de materiais:Teste de secagem de amostras gratuito nas nossas instalações ou com unidade móvel
  • Instalação no local:Disponível em pacotes de instalação e comissionamento personalizáveis
  • Formação do operador:Incluído na aquisição - formação no local ou vídeo
  • Suporte remoto:Assistência técnica por videoconferência e telefone 24 horas por dia
  • Garantia:12 meses em todos os componentes (não consumíveis)
  • Peças sobressalentes:Entrega rápida de armazéns regionais (Ásia, Europa, Américas)
  • Serviço de manutenção:Contratos de manutenção preventiva disponíveis
  • Documentação:Manual completo do utilizador, esquemas elétricos, lista de peças e software de backup incluídos
Embalagem e transporte
Embalagem:
  • Película antirruda para peças metálicas
  • Casca de compensado reforçada para gabinete de controlo e componentes frágeis
  • Revestimento de alongamento + proteção de canto para o corpo principal
  • Sacos secantes para peças eléctricas sensíveis à humidade
Método de transporte:FOB Shanghai / CIF por via marítima, aérea ou ferroviária
Tempo de execução:
  • Modelos normalizados: 15-25 dias após a confirmação do pedido
  • Configurações personalizadas: 30-45 dias (mais para grandes linhas de alta temperatura)
Documentação de expedição:Fatura comercial, lista de embalagem, conhecimento de embarque, declaração CE (se aplicável)
Personalizável:Disponível a documentação relativa às caixas de exportação, rotulagem personalizada e porto de destino
Perguntas Frequentes
P1: Qual a diferença entre a secagem IR e a secagem a ar quente?
A: A secagem por infravermelhos utiliza radiação infravermelha para aquecer directamente a superfície do revestimento/produto sem aquecer o ar circundante, resultando em:Tempos de secagem mais rápidos (até 70% mais rápidos)emenor consumo de energia. A secagem a ar quente aquece toda a câmara e depende da convecção para transferir calor para o produto,que é mais lento e menos eficiente em termos energéticos, mas proporciona uma distribuição de temperatura mais uniforme para produtos sensíveis ao calor.
