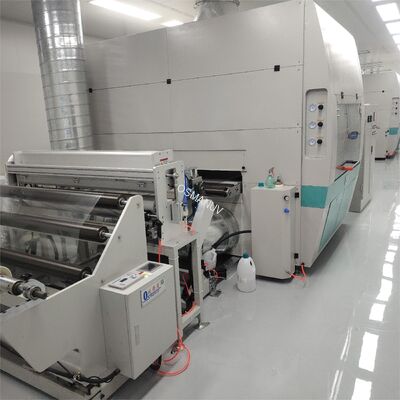

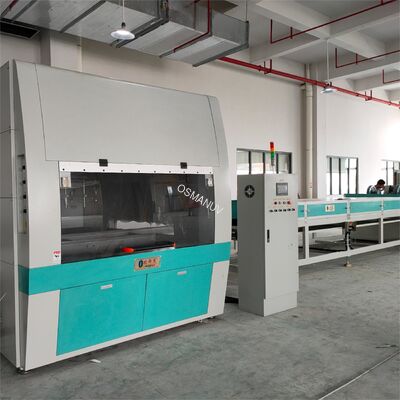

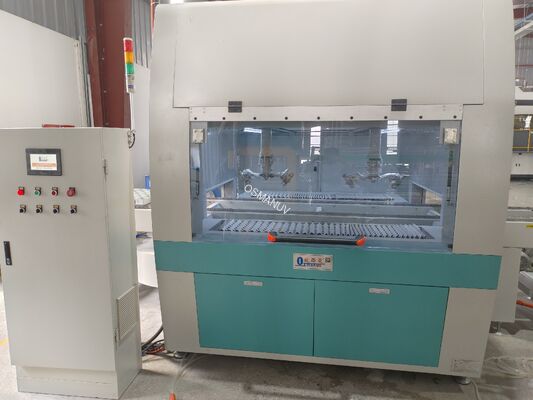

Linha de revestimento por pulverização modular personalizável para moldagem de celulose
Esta linha de produção de revestimento por pulverização é projetada para aplicar revestimentos de barreira uniformes e de alto desempenho à prova de água, à prova de óleo e à resistência ao calor a utensílios de mesa e produtos de embalagem de celulose moldados.O sistema utiliza braços robóticos programáveis ou pistolas de pulverização automáticas para aplicar uniformemente revestimentos funcionais à base de água ou solvente nas superfícies internas e externas dos produtos de celulose moldada.
Os sistemas de pulverização robóticos proporcionam uma eficiência de transferência de material de ≥ 85%, reduzindo drasticamente o desperdício de material em comparação com a pulverização manual (30-40% de eficiência).Parâmetros de pulverização personalizáveis incluem ângulo da arma, distância, taxa de fluxo e largura do padrão para acomodar diferentes geometrias do produto e viscosidades de revestimento.e espessura de película inconsistente comum na aplicação manual.
Com controle inteligente PLC e operação baseada em receita, o equipamento suporta perfis de secagem totalmente personalizáveis, programas de caminho de pulverização,e desenhos de acessórios de produtos para acomodar diferentes geometrias de produtos, formulações de revestimento e produções.
Especificações técnicas
| Parâmetro |
Especificações / Gênero |
Opções de personalização |
| Tipo de robô |
Braço articulado industrial de 6 eixos (padrão); Cartesiano ou SCARA opcional |
Personalizávelalcance, carga útil e precisão |

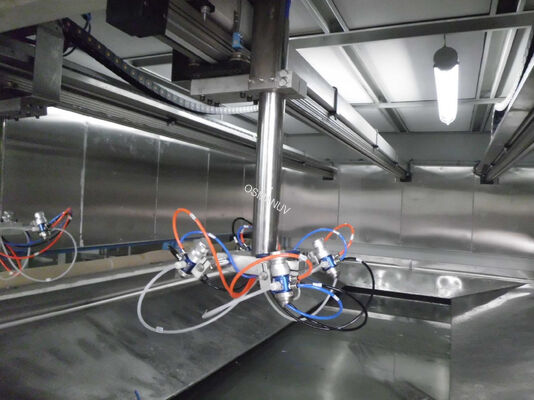

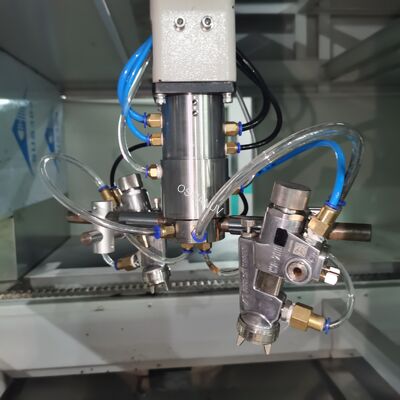

| Tipo de pistola de pulverização |
Não aerado / HVLP / não aerado com assistência de ar (selecionável) |
PersonalizávelTamanhos dos bicos (0,8-2,0 mm) |
| Tecnologia de pulverização |
Não aerossóis de alta eficiência de transferência |
Personalizávelpara pulverização por ultra-som ou baixo fluxo para revestimentos ultra-finos |
| Eficiência de transferência de revestimento |
≥ 85% (padrão); até 95% com configurações otimizadas |
Otimizado através depersonalizávelParâmetros de pulverização |
| Precisão de posicionamento repetida |
±0,05 mm (robótico) / ±0,5 mm (visão guiada) |
Personalizávelbaseados nos requisitos de tolerância do produto |
| Uniformidade do revestimento |
Desvio da espessura da película de ± 3% |
Otimizado através de controlo de circuito fechado |
| Velocidade de pulverização |
0 - 1500 mm/s (regulado) |
PersonalizávelPerfis de velocidade |
| Dimensão máxima do produto (L×W×H) |
800 × 600 × 300 mm (padrão); tamanhos maiores disponíveis |
Personalizávelacessórios e largura do transportador |
| Espessura do revestimento (umedecido) |
Ajustável: 0,01 - 0,50 mm |
Ajustável através do caudal e padrão de pulverização |
| Tipos de revestimento compatíveis |
Acrílicos à base de água, PE, PLA, polímeros biológicos, revestimentos de barreira livres de PFAS, lacas à base de solventes, revestimentos resistentes aos raios UV |
Personalizávelpara formulações específicas de revestimento |
| Intervalo de viscosidade do revestimento |
20 - 500 cP (padrão); até 2.000 cP com bomba opcional |
Personalizávelbomba e sistema de distribuição de fluidos |
| Método de secagem |
IR multi-zona + ar quente forçado |
Personalizável: somente infravermelho, somente ar quente, UV-LED ou NIR |
| Intervalo de temperatura de secagem |
40 - 150°C (controle PID independente da zona) |
Personalizávelperfis de temperatura |
| Número de pistolas de pulverização |
1 - 8 canhões (configuração padrão) |
PersonalizávelNúmero de estações |
| Fornecimento de energia |
380V / 400V / 460V, 50/60Hz, 3 fases |
Configurar para normas regionais (por exemplo, 220V/60Hz) |
| Sistema de controlo |
PLC com tela sensível ao toque HMI de 10-15", armazenamento de mais de 100 receitas |
PersonalizávelProtocolos de automação (PROFIBUS, Ethernet/IP) |
| Registo de dados |
USB, Ethernet/IP, Profinet; opcional OPC-UA para integração MES |
PersonalizávelFormatos de comunicação de dados |
| Consumo de ar |
0.6 - 0,8 MPa, 1,2 m3/min (padrão) |
Personalizávelpor configuração de canhão |
| Dimensões gerais da linha (L × W × H) |
Aproximadamente 3.200 - 15.000 × 1.800 - 3.000 × 2.200 mm |
Personalizávellayout e pegada |
| Materiais (superfícies de contacto) |
SUS304 aço inoxidável de qualidade alimentar |
- Não. |
| Características de segurança |
Cortina de luz, paradas de emergência, bloqueio do compartimento, escape à prova de explosão, protecção contra a sobre-temperatura |
Personalizávelpor requisitos da fábrica |
Nota:Todos os parâmetros técnicospersonalizávelPara satisfazer os requisitos específicos de produção e as especificações do produto.
Aplicações
- Produtos de serviço alimentar:Revestimento de barreira interna e externa para pratos, tigelas, conchas, caixas de almoço, porta-copos, garantindo desempenho resistente à água e óleo com revestimentos livres de PFAS
- Taças de ovos e taças de produção:Revestimento de barreira de umidade para embalagens de frutas e produtos hortícolas para prolongar a vida útil; reduz a absorção de água (valor de Cobb) e evita fugas
- Embalagens eletrónicas:Revestimento antiestático para bandejas que contenham semicondutores, placas de circuito, discos rígidos que exijam uniformidade de revestimento de precisão
- Embalagens industriais:Protectores de cantos, protetores de bordas, suportes de paletes, revestimento durável para protecção mecânica com maior rigidez
- Caixas para dispositivos médicos:Embalagens de barreira estéril com requisitos elevados de compatibilidade com salas limpas
- Embalagens de cosméticos:Insertos de fibras moldadas de qualidade superior e bandejas de exibição
- Blister Farmacêutico Insertos da embalagem:Caixas de comprimidos que requerem um revestimento de barreira uniforme de qualidade alimentar
Compatibilidade dos materiais:Adequado para várias formulações de celulose, incluindo celulose de bambu, bagasse (celulose de cana-de-açúcar) e celulose de papel reciclada.Pesquisas confirmam que o revestimento por pulverização melhora a resistência à água (redução de até 30 vezes do valor Cobb), resistência ao óleo, propriedades de barreira à humidade e rigidez mecânica através de revestimentos de nanocelulose ou poliuretano, compersonalizávelAjustes de parâmetros para diferentes composições de fibras e espessuras do produto.
Opções de personalização
- Configuração do robô: Personalizávelalcance do braço do robô, capacidade de carga útil, número de eixos (padrão de 6 eixos, opcional SCARA ou cartesiano)
- Sistema de pistolas de pulverização: PersonalizávelTipos de armas (sem ar, HVLP, ultra-sônico, revestimento de rotação de baixo fluxo), tamanhos dos bicos e número de armas (1-8)
- Programação do caminho de pulverização: PersonalizávelAlgoritmos de trilhos para geometrias 3D complexas; posicionamento guiado por visão compensa variações dimensionais do produto
- Instalações do produto (Nidos): PersonalizávelInstalações especiais para cada forma do produto com sistema de mudança rápida; mudança < 5 minutos através de recall de receita
- Configuração da zona de secagem: Personalizávelsecagem de perfis ◄ adicionar UV-LED, modificar a relação IR/ar quente, integrar NIR para biopolímeros sensíveis ao calor
- Interface de controlo: PersonalizávelNíveis de automação ◄ manual, semi-automático ou totalmente automatizado com integração MES/ERP
- Comprimento e traçado da linha: PersonalizávelConfiguração da linha colocação compacta para espaço limitado ou transportador alargado para linhas de grande escala
- Compatibilidade com salas limpas: PersonalizávelIntegração de salas limpas ◄ ISO 5 a ISO 8 com filtragem HEPA/ULPA e gabinete de pressão positiva
- Parâmetros de revestimento: PersonalizávelProgramas pré-definidos e ajustáveis para diferentes materiais de revestimento, viscosidades e objetivos de aplicação
- Integração do sistema: PersonalizávelInterfaces de E/S (Ethernet/IP, Profinet, contatos secos) para integração perfeita com as prensas de moldagem de celulose existentes e sistemas de automação de fábrica
Características fundamentais
- Precisão robótica:O braço articulado de 6 eixos com repetitividade de ±0,05 mm garante uma cobertura consistente de 100% em geometrias 3D complexas, eliminando buracos de alfinete e listras comuns na pulverização manual
- Alta eficiência de transferência:A tecnologia avançada sem ar com assistência de ar atinge ≥ 85% de eficiência de transferência de material, significativamente superior à pulverização manual (30-40%), reduzindo os custos dos materiais de revestimento em até 40%.
- Posicionamento guiado por visão:O sistema de visão compensa a variação dimensional nos produtos moldados em celulose, garantindo um alinhamento preciso do caminho de pulverização em cada ciclo
- Sistema de pintura em circuito fechado:Monitoramento do caudal e da pressão em tempo real com controlo automático da viscosidade mantém a qualidade do revestimento constante e reduz os resíduos
- Mudança baseada em receita:Armazenar mais de 100 receitas; mudança entre famílias de produtos ou formulações de revestimento em < 5 minutos
- Secagem em fases integradas:A secagem em linha com ar quente forçado IR + ou UV-LED elimina fornos de cura separados e duplo manuseio, reduzindo o inventário de trabalho em processo
- Projeto de economia de energia:Os sopradores controlados por VFD, as zonas IR que só se activam com a presença do produto e o modo de alimentação em espera reduzem o consumo de energia
- Limpeza automática do bico:Projeto anti-obstrução com ciclos de limpeza programáveis minimiza o tempo de inatividade e garante uma qualidade de pulverização consistente
- Construção de qualidade alimentar:Todas as superfícies de contacto com o produto em aço inoxidável SUS304 garantem a conformidade com as normas de segurança alimentar
- Rastreamento completo dos dados:Registo por lotes da velocidade de pulverização, temperatura, peso do revestimento e tempos de ciclo para a conformidade com o controlo de qualidade e auditorias de certificação ISO
- Projeto à prova de explosão:Câmara à prova de explosão e sistema de escape opcionais para revestimentos à base de solventespersonalizávelopção
- Construção modular pesada:Escalavel de 1 a 8 pistolas de pulverização; expansível para futuras atualizações de capacidade através de secções parafusadas
- Segurança e conformidade:Cortinas luminosas integradas, paradas de emergência, bloqueios do compartimento, protecção contra excesso de temperatura; certificados CE e ISO9001
Apoio e Serviços
- Instalação e colocação em serviço:Instalação, calibração e programação do caminho no local por engenheiros experientes (2-3 semanas no local) compersonalizávelPacotes de apoio disponíveis
- Formação integral:Treinamento prático para operadores, pessoal de manutenção e pessoal de I&D5-10 dias de formação no local incluídos; também fornecidos manuais de vídeo
- Garantia e manutenção:Garantia completa de 12 meses para braço robótico, PLC, bombas e todo o eletrônico;personalizávelContratos de manutenção preventiva disponíveis
- Fornecimento de peças sobressalentes:Garantida por mais de 10 anos com transporte expresso global de 48 horas de armazéns regionais
- Apoio remoto:Resolução de problemas remoto 24/7 por meio de chamada de vídeo ou monitoramento da IoT com acesso VPN ao PLC para diagnóstico em tempo real, atualizações de software e ajuste de parâmetros
- Desenvolvimento de processos:Testes de amostras gratuitos e desenvolvimento de processos enviar seus produtos de celulose moldada; fornecemos um relatório completo de otimização, incluindo parâmetros de pulverização, espessura do revestimento, uniformidade e desempenho de barreira
- Consulta técnica:Serviços gratuitos de consultoria técnica ao longo da vida útil e de atualização futura para as necessidades de produção em evolução
- Apoio ao longo da vida:Assistência técnica por telefone, e-mail ou chat online durante a vida útil do equipamento
Embalagem e transporte
- Embalagem:Embalados de forma segura em caixas de madeira reforçadas com filme antirruda e embalagem à prova d'água; componentes sensíveis protegidos com inserções de espuma personalizadas
- Prazo de execução padrão:30 a 45 dias úteis após a confirmação do pedido para as configurações normalizadas
- Tempo de execução personalizado: PersonalizávelHorários de entrega ¥50-70 dias para linhas totalmente personalizadas
- Transporte marítimo:Envio mundial por via marítima, aérea ou ferroviária; condições FOB/CIF disponíveis
- Documentação:Documentação de exportação completa, incluindo manuais técnicos, esquemas eléctricos, declaração CE e formulários aduaneiros fornecidos
- Opções personalizáveis:Cadeia de exportação, rotulagem personalizada, documentação do porto de destino e instruções especiais de manuseio disponíveis mediante pedido
Perguntas Frequentes
P1: Qual é a capacidade de produção típica desta linha de revestimento por pulverização?
A capacidade de produção varia de 10 a 40 ciclos por minuto, dependendo da configuração (dependente do produto).A produção pode ser dimensionada para atingir os objetivos de produçãoCapacidade total.personalizávelbaseado no volume de produção e na geometria do produto.
P2: Como se compara o revestimento por pulverização com outros métodos de revestimento em termos de eficiência do material?
A tecnologia avançada de pulverização de alta eficiência de transferência atinge ≥ 85% de eficiência de transferência de material, significativamente superior à pulverização manual (30-40%).Isto pode reduzir os custos de material em até 40%.
P3: A linha pode ser integrada com a minha imprensa de moldagem de celulose existente?
Os sinais de altura, orientação e sincronização do transportador de alimentação (contatos secos, Ethernet/IP, Profinet) estão totalmentepersonalizávelTambém podemos integrar o pick-and-place robótico para transferência direta da imprensa para a unidade de revestimento por pulverização.
