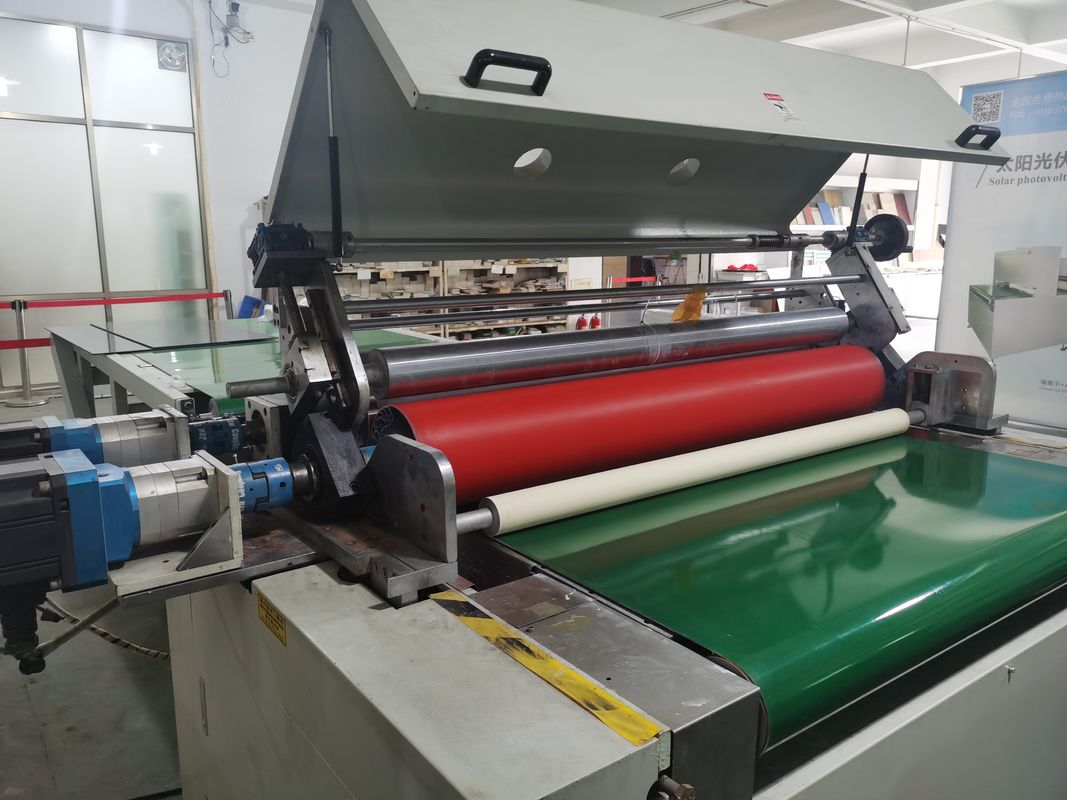

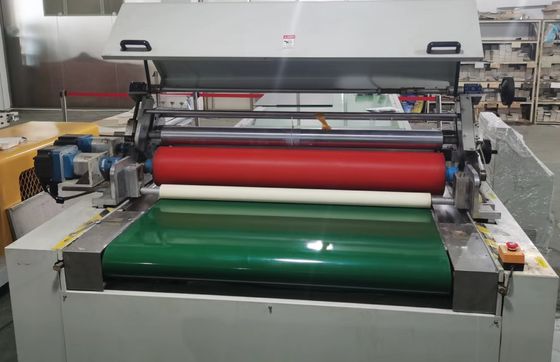

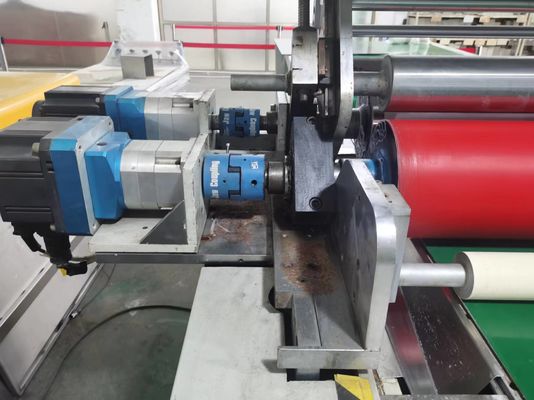

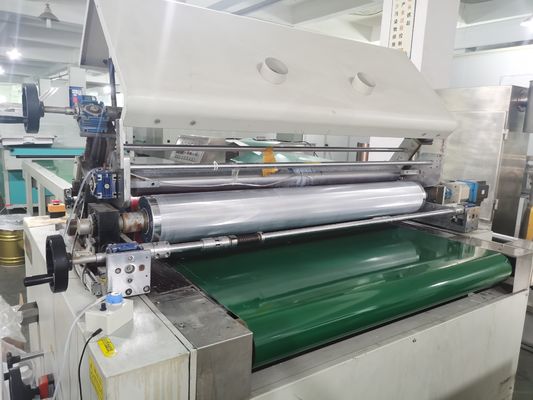

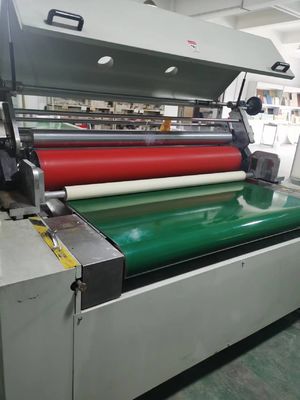

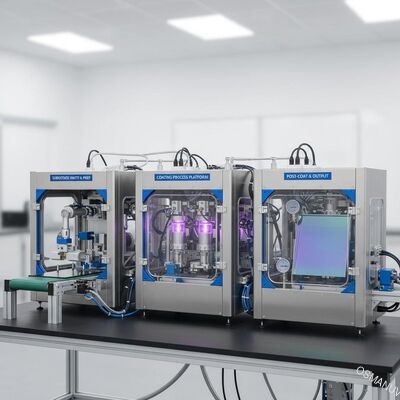

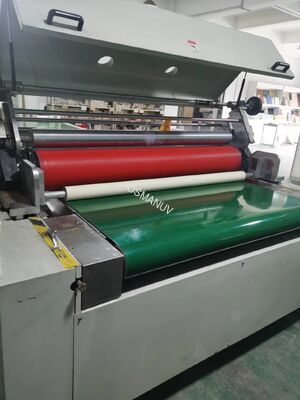

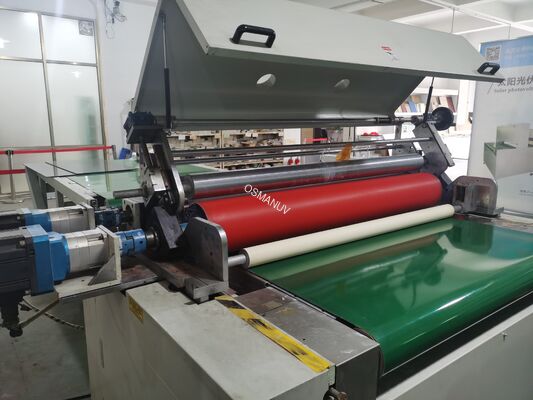

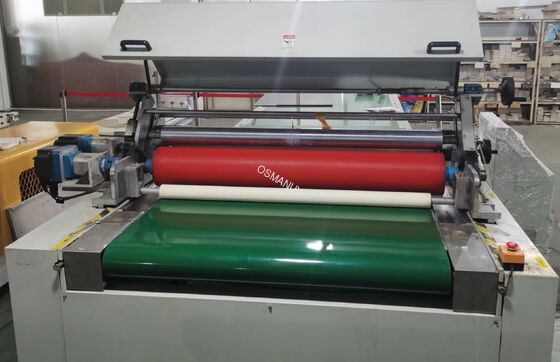

Sistema Modular de Revestimento de Filme AR para P&D e Produção Piloto de PV - Plataforma de Processo de Revestimento Personalizável
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | OSMANUV |
| Certificação: | ISO9001 |
| Número do modelo: | OSM-AR-1320 |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Caixa de madeira |
| Tempo de entrega: | 30~45 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Negociação |
|
Informação detalhada |
|||
| Poder: | Eletricidade | Aplicativo: | Revestimento de superfície de materiais como papel, filme, tecido e metal |
|---|---|---|---|
| Nota Automática: | Semiautomático | Relatório de teste de máquinas: | Oferecido |
| tipo: | Máquina de revestimento | Sistema de controle: | Controle por PLC com interface touch screen |
| Material de revestimento: | Tinta, resina, etc. | Material: | Borracha natural, PVC |
| Destacar: | sistema modular de revestimento de filme AR,plataforma de revestimento PV personalizável,equipamento de revestimento por rolo para P&D |
||
Descrição de produto
Sistema modular de revestimento de filme AR para pesquisa e desenvolvimento fotovoltaico e produção piloto - plataforma de processo de revestimento personalizável
Visão geral do produto
Este aplicador de revestimento AR de precisão totalmente automatizado foi projetado para depositar filmes antirreflexos (AR) uniformes e de alto desempenho em vidro fotovoltaico ou painéis solares montados. Ele utiliza tecnologia de revestimento avançada para aplicar revestimentos em nanoescala que aumentam significativamente a transmissão de luz e o rendimento de energia.
Projetado para integração em linhas de produção de alto rendimento, ele enfatiza excepcional uniformidade de filme, baixo desperdício de material e parâmetros de processo totalmente personalizáveis para atender especificações ópticas e de durabilidade específicas.
Composição da Linha de Produção
Esta máquina serve como módulo de revestimento central em uma linha completa de fabricação de painéis fotovoltaicos ou linha de processamento de vidro:
- Estação de limpeza de vidro e tratamento de plasma
- Estação de Inspeção
- Aplicador de revestimento AR de precisão (esta unidade)
- Forno de secagem/cura transportado (IR ou térmico)
- Sistema de inspeção de espessura e qualidade do filme
- Estação de exclusão/limpeza de borda (se necessário)
- Laminação e linha de montagem final (para produção de painéis)
Especificações Técnicas
| Categoria de parâmetro | Especificação | Detalhes / opções personalizáveis |
|---|---|---|
| Método de revestimento | Revestimento Slot-Die de precisão / Revestimento de rolo de microgravura | O tipo de cabeça de revestimento é selecionável e personalizável com base nas necessidades de viscosidade e precisão |
| Tamanho do substrato | Máx. 2400 mm x 1300 mm (padrão) | A largura da máquina e o comprimento do transportador são totalmente personalizáveis para formatos de painel maiores ou bifaciais |
| Largura do revestimento | Até 1100 mm por passagem (padrão) | Largura da cabeça de revestimento personalizável para corresponder à área ativa do seu produto |
| Faixa de espessura de filme úmido | 5 - 200 mícrons | Controlado com precisão através de bomba de precisão e controle de circuito fechado; o alcance é personalizável |
| Velocidade de revestimento | 0,5 - 6 metros por minuto (velocidade da linha) | O perfil de velocidade é sincronizado com a etapa de secagem/cura; personalizável para rendimento ideal |
| Uniformidade | ≤ ±2,5% (em toda a largura revestida) | |
| Faixa de viscosidade | 1 - 5000 cP (para cabeçotes de revestimento especificados) | O sistema pode ser personalizado para materiais de maior ou menor viscosidade |
| Sistema de controle | PC industrial + CLP | Armazena receitas de diversos produtos; IHM personalizável e registro de dados |
| Limpeza | Gabinete e Filtragem Integrados | Fornecimento de ar limpo personalizável (ISO Classe 7/8) para ambientes críticos |
| Fonte de energia | 380 V, 50 Hz, trifásico (padrão) | Personalizável para padrões regionais (por exemplo, 480V/60Hz) |
Aplicativos
- Deposição de revestimento anti-reflexo no vidro da tampa do módulo fotovoltaico antes da laminação
- Aplicação de filme AR em silício cristalino e painéis solares de película fina
- Revestimento de vidro solar para energia fotovoltaica integrada em edifícios (BIPV)
- Revestimento óptico de alta precisão para aplicações relacionadas
Principais recursos
- Uniformidade excepcional do filme: Garante desempenho consistente em toda a superfície do painel
- Alta utilização de material: A recirculação em circuito fechado minimiza o desperdício de solução de revestimento (>95% de eficiência)
- Automação Total: Integrada com manuseio automático de vidro, alinhamento de visão e controle de processo
- Troca Rápida: Fácil limpeza e troca de cabeçotes de revestimento para diferentes produtos ou manutenção
- Estabilidade do Processo: Controle avançado de temperatura e gerenciamento de viscosidade para resultados consistentes
Opções de personalização
Fornecemos soluções personalizadas para atender exatamente às suas necessidades de produção:
- Tamanho personalizado da máquina e largura de revestimento para qualquer formato de painel (até grandes tamanhos bifaciais)
- Seleção e configuração personalizadas da cabeça de revestimento (revestimento padronizado de lado único, lado duplo)
- Integração personalizada com seu equipamento específico de upstream (limpeza) e downstream (cura)
- Componentes especiais de caminho de material para produtos químicos de revestimento abrasivos ou corrosivos
- Interfaces de software e funcionalidades de controle específicas da marca
Suporte e Serviços
- Auditoria de Processo de Pré-instalação e Planejamento de Integração de Linha
- Instalação, comissionamento e otimização de processos no local
- Treinamento abrangente para operadores e engenheiros de manutenção
- Contratos anuais de manutenção e opções de monitoramento remoto
- Pacote de peças sobressalentes personalizadas e suporte rápido
Embalagem e Envio
- Caixa de exportação resistente com proteção contra umidade
- Os componentes críticos são montados contra choques e enviados separadamente para segurança
- Listas de embalagem personalizadas e documentação para facilitar o desembaraço aduaneiro
- Termos de envio: FOB, CIF ou DAP negociáveis. Desembalagem e colocação profissional no local disponíveis
Perguntas frequentes
Como o revestimento AR aplicado por esta máquina melhora a eficiência do painel solar?
O nanorrevestimento reduz o reflexo da superfície, permitindo que mais luz solar alcance as células solares. Isso normalmente aumenta a produção de energia em 2,5% a 4%. Os parâmetros para desempenho ideal são totalmente personalizáveis durante a configuração do processo.
Esta máquina é compatível com nosso laminador existente e transportador de linha de produção?
Sim. Um recurso importante é sua integração personalizável. Adaptaremos a altura do transportador, a velocidade e as interfaces de controle da máquina para corresponder perfeitamente à sua linha existente.
Qual é o requisito de manutenção do cabeçote de revestimento de precisão?
Limpeza regular e inspeções programadas são necessárias. O design permite uma desmontagem rápida. Fornecemos protocolos de manutenção detalhados e kits de peças de reposição personalizados. A vida útil depende do material de revestimento, mas normalmente excede 6 a 12 meses com os devidos cuidados.
Você pode nos apoiar na formulação de revestimentos e no desenvolvimento de processos?
Sim. Oferecemos pacotes de suporte técnico personalizados que incluem otimização de parâmetros de processo e colaboração com fornecedores de materiais de revestimento para atingir suas especificações desejadas.
