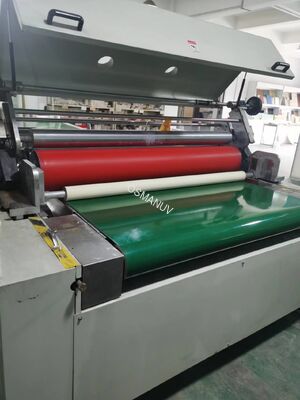

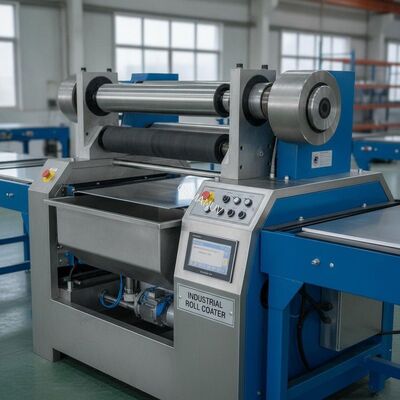

Revestimento industrial de rolos de grande formato para revestimento de metais e painéis
Isto...revestimento de rolos personalizávelÉ um sistema de revestimento contínuo concebido para aplicação uniforme de adesivos líquidos, tintas, revestimentos funcionais e derretimentos a quente em substratos planos ou flexíveis.de grande formato industrial,Laboratório de I&D, ederretimento a quenteConfigurações.totalmente personalizávelem configuração de rolos (2-roll / 3-roll / roll reverse), largura de revestimento, módulos de secagem e nível de automação.painéis de engenharia, e produção de materiais funcionais.As pressões de ponta e de ponta são controladas com precisão para obter uma espessura de revestimento de 1 μm a várias centenas de micrões, com uma uniformidade excepcional.
Especificações técnicas
| Parâmetro |
Modelo industrial de grande formato |
Modelo de I&D de laboratório |
Revestimento de rolos de fusão a quente |
| Largura do revestimento (personalizável) |
Até 1.830 mm (6 pés) |
1 - 300 mm |
Até 1.830 mm (6 pés) |
| Configuração dos rolos (personalizável) |
2 rolos / 3 rolos / rolos para trás |
2 rolos / caixote / flexo |
Sistema duplo sincronizado + Nip |
| Velocidade da linha (personalizável) |
Até 100 m/min |
00,01 - 5,0 m/min |
0 - 350 m/min |
| Intervalo de viscosidade do revestimento |
Até 3000 mPa*s (cps) |
Ampla gama (de baixo a alto) |
Fusão a quente (baixa viscosidade) |
| Intervalo de espessura do revestimento |
5 - 200 μm |
1 - 500 μm |
0.5 - 10 g/m2 |
| Tipos de substrato |
Folhas de metal, painéis, cartões |
Películas flexíveis (PET, papel, alumínio) |
Tecidos, espuma, tapetes, isolamento |
| Opções de secagem/curagem (personalizáveis) |
Ar quente / IR / UV |
Ar quente / IR / UV / NIR / Fotônico |
Refrigeração ambiente ou ar forçado |
| Controle da tensão da rede |
Células de carga + guia de borda |
Tensão NIP ativa 10-80N |
Manual ou automático |
| Sistema de controlo |
PLC + HMI touchscreen |
PLC + repositório de receitas em nuvem |
PLC + touchscreen |
| Fornecimento de energia |
380V / 50Hz / 3 fases |
110/220V, 50/60Hz |
200-220VAC, 50/60Hz |
| Dimensões (aprox.) |
Personalizável |
680 × 895 × 1570 mm (H × W × L) |
1,800 × 1.350 × 1.950 mm |
Aplicações
- Processamento de metais:Revestimentos metálicos pré-pintados, revestimentos resistentes à corrosão, acabamentos decorativos
- Indústria de embalagens:Revestimentos de barreira (resistentes à humidade/oxigénio), camadas de vedação térmica, primers adesivos
- Eletrónica flexível:Camadas condutoras, filmes funcionais, OLEDs, células solares
- Indústria de madeira e painéis:Vernizes, lacas, revestimentos resistentes aos raios UV em painéis de engenharia
- Tecidos e revestimentos de pavimentos:Revestimentos de carpetes, laminados de espuma, revestimentos de tecidos não tecidos
- Automóveis e construção civil:Produtos de fibras de carbono, painéis de isolamento, fitas adesivas
- Aplicação adesiva:Aplicação de cola a quente ou a frio para laminação
Opções de personalização
Este revestimento éMuito personalizávelPara satisfazer as suas necessidades de produção específicas:
- Configuração dos rolos:Escolha entre 2 rolos diretos, 3 rolos em linha, 3 rolos de tipo V ou configuração de rolos invertidos
- Largura do revestimento:Personalizavel em escala de laboratório (50-300 mm) a escala industrial (até 2.000+ mm)
- Método de revestimento:Rolante para a frente, rolante para trás, rolante diferencial ou rolante de gravura
- Material e superfície dos rolos:Outros rolos, revestidos de borracha (poliuretano), revestidos de cerâmica ou com sulcos
- Espaçamento dos rolos e controlo da carga:Manual ou automatizado, com retorno das células de carga (até 20 kN por lado)
- Relação de velocidade:Relações de velocidade de rolagem do aplicador/recolhimento programáveis (0,16-0,6 ou faixas personalizáveis)
- Sistema de secagem/curagem:Ar quente, IR, UV, NIR, cura fotónica - módulos únicos ou combinados
- Pré-tratamento do substrato:Tratamento de corona, limpeza de telas, solução desionizante
- Método de alimentação:Alimento para panela (para viscosidade baixa) ou alimento para pinça (para viscosidade elevada)
- Nível de automação:Manual, semiautomático ou totalmente automático com gestão de receitas
- Limpeza no local (CIP):Sistema remoto de descarga de solvente/água para limpeza de rolos e panelas
Características fundamentais
- Controle preciso da espessura:Relações de rotação e de rotação ajustáveis para precisão do peso do revestimento a partir de 0,5 g/m2
- Função contínua de alta velocidade:Suporta velocidades de produção de até 100-350 m/min, dependendo da configuração
- Excelente uniformidade do revestimento:Opções de rolagem reversa e diferencial de velocidade minimizam listras e defeitos
- Compatibilidade com materiais versáteis:Manuseia painéis rígidos, filmes flexíveis, têxteis, espuma e chapas metálicas
- Sistema de secagem modular:Módulos de secagem intercambiáveis (seções de 250 mm ou 500 mm) para flexibilizar o processo
- Monitorização da célula de carga:Medição em tempo real da pressão do rolinho para controlo de qualidade
- Projeto de baixa manutenção:Estruturas de chapas sólidas com construção para redução de vibrações
- Características de segurança:Paragem de emergência, cortinas de luz e bloqueadores de segurança
Apoio e Serviços
- Consultas gratuitas sobre processos e ensaios de materiais
- Instalação e comissionamento no local (disponível para pacotes de suporte personalizáveis)
- Incluído o programa de formação dos operadores
- Resolução de problemas remotos através de videoconferência ou monitorização da IoT
- Garantia de 12 meses para componentes mecânicos, 6 meses para peças elétricas
- Disponibilidade de peças sobressalentes de armazéns regionais (EUA/UE/Ásia)
- Serviços de reparação e recondicionamento de rolamentos
- Apoio técnico ao longo da vida por telefone e e-mail
Embalagem e transporte
- Embalagem:Película antirruda + caixa de compensado reforçado (com estofamento de espuma para rolos e painel de controlo)
- Tempo de execução da configuração padrão:15-25 dias após a confirmação do pedido
- Tempo de execução de configuração personalizada:30-45 dias (mais para rolos ou módulos de secagem personalizados)
- Transporte marítimo:FOB Shanghai / CIF por via marítima, aérea ou ferroviária
- Personalizável:Embalagem de exportação, rotulagem e documentação disponíveis
Perguntas Frequentes
P1: Qual é a diferença entre um revestimento de 2 rolos e um revestimento de 3 rolos?
R: Um revestimento de dois rolos transfere o revestimento diretamente do rol applicador para o substrato, adequado para revestimentos mais grossos.Um revestimento de 3 rolos adiciona um rolo de medição para controle preciso da espessura do revestimento e é melhor para o finoA configuração é personalizável com base na sua aplicação.
