Máquina de revestimento de rotação de estação única para caixa de refeições moldeada em celulose P&D - velocidade programável 100-10.000 RPM com fixadores personalizáveis para desenvolvimento de fórmulas
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | OSMANUV |
| Certificação: | ISO9001/CE |
| Número do modelo: | OSM-XT-400 |
| Documento: | Single-station spin coating...on.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | CAIXA DE MADEIRA |
| Tempo de entrega: | 30~45 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Negociação |
|
Informação detalhada |
|||
| Maneira de revestimento: | Revestimento giratório | Método de alimentação: | Abaixo, lateral opcional |
|---|---|---|---|
| Eficiência de Revestimento: | Alta eficiência | Quantidade de Cintos: | 1/2/3 |
| Consumo de energia: | Aproximadamente 3-5 kW | Velocidade de revestimento: | 40s |
| sistema de controle: | Controle por PLC com interface touch screen | Direção de marcha: | Da esquerda para a direita |
| Destacar: | Máquina de revestimento por rotação de estação única para moldagem de celulose,Máquina de revestimento por rotação programável 100-10000 RPM,máquina de revestimento de caixa de farinha de celulose |
||
Descrição de produto

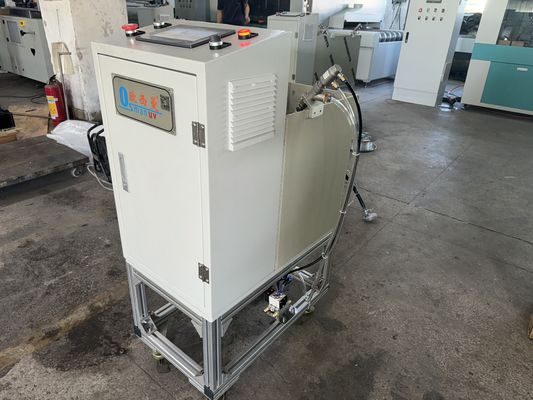

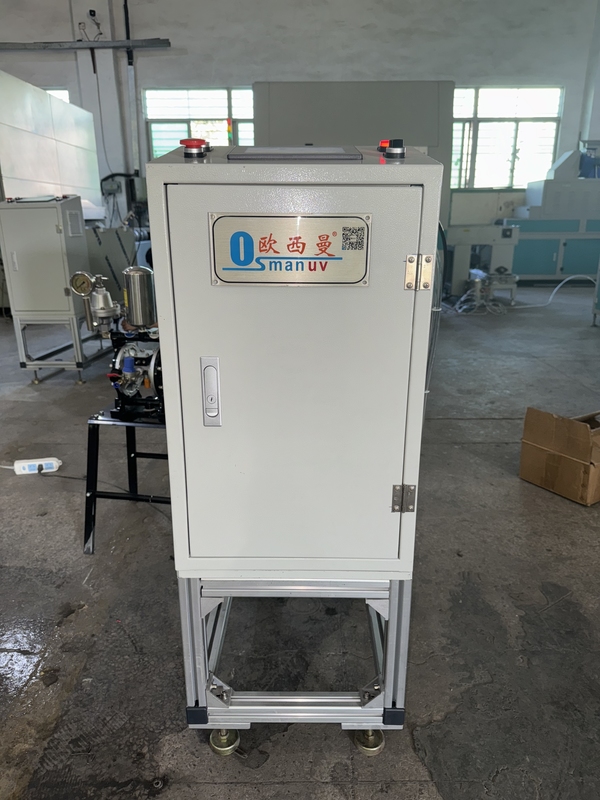

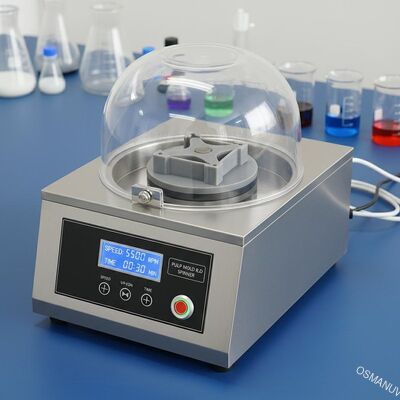

Máquina de revestimento por rotação de estação única para caixa de refeições moldeada em celulose
Velocidade programável 100-10.000 RPM com fixações personalizáveis para desenvolvimento de fórmulas
Composição da linha de produção
Este sistema de revestimento de rotação de estação única é uma unidade compacta e modular concebida para uma operação flexível.
- Estação de carga manual ou semiautomática:Para a colocação de produtos moldeados em celulose sobre o dispositivo de rotação

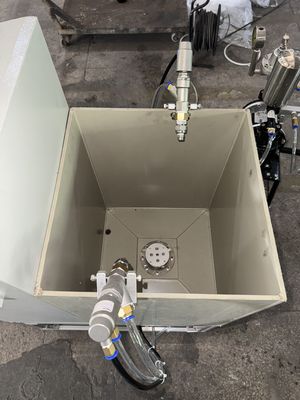

- Câmara de revestimento por rotação de uma única estação central:O coração do sistema, com um chuck de rotação programável com fixação personalizável e caixa de segurança

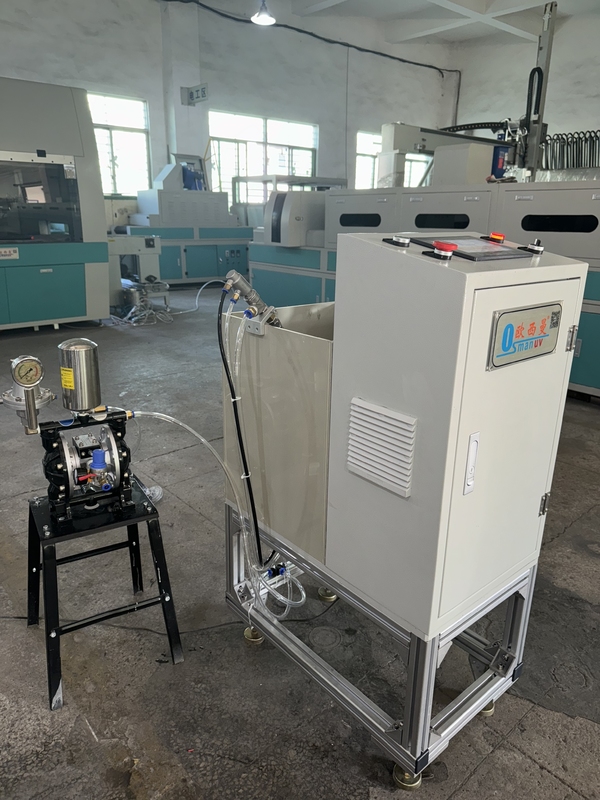

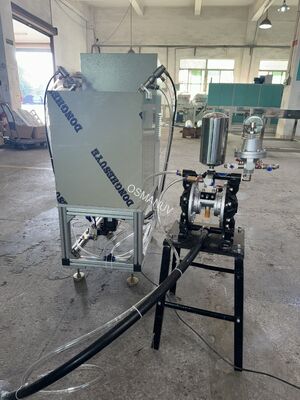

- Sistema de distribuição de revestimento de precisão:Uma bomba de seringa ou uma válvula solenoide para aplicação precisa de revestimento de pequeno volume
- Capuz de vapor de dissolvente/saturação opcional:Para controlar a velocidade de secagem e a exposição ao solvente durante o desenvolvimento do revestimento
- Consola de controlo do ecrã táctil:HMI intuitivo para programação de receitas de rotação, armazenamento de parâmetros e controle do processo de revestimento
- Módulo de secagem in situ opcional:Lâmpada IR integrada ou bocal de ar quente para secagem imediata após a rotação
O sistema pode ser integrado num fluxo de trabalho de laboratório com suportes de molde opcionais e bandejas de curado a jusante.Pode ser combinado com sistemas automáticos de alimentação e descarga.
Descrição do produto
O nosso equipamento de revestimento de rotação de estação única é um sistema de engenharia de precisão especificamente concebido para aplicar revestimentos funcionais uniformes às superfícies internas dos recipientes de farinha de celulose,como taças.É a solução ideal para pesquisa e desenvolvimento, prototipagem, produção em pequenos lotes e otimização de fórmulas de revestimento.
A máquina utiliza uma tecnologia avançada de revestimento por rotação: um produto moldeado em celulose é seguramente mantido em um dispositivo de engenharia personalizada ou em um tubo de vácuo dentro da câmara de revestimento.Um sistema de distribuição de precisão aplica uma quantidade controlada de revestimento (a base de água, biopolímero ou revestimento de barreira) na superfície interna do produto.e a força centrífuga gerada espalha o revestimento uniformemente por todas as geometrias interiores complexas, incluindo cantos profundos e paredes laterais, criando uma barreira sem costura e sem buracos de alfinete.
Este processo garante:
- Cobertura completa:Mesmo em formas 3D complexas com recessos e subcortes
- Controle preciso:O peso e a espessura do revestimento podem ser controlados com precisão (normalmente 1-50 microns)
- Resíduos mínimos:O excesso de revestimento é separado e pode ser recolhido e reciclado, reduzindo significativamente o consumo de material
O sistema é projetado para instalação em banco ou em pé e é totalmente personalizável para lidar com várias formas, tamanhos e materiais de revestimento de produtos.
Parâmetros técnicos
A tabela a seguir descreve as especificações dos nossos modelos de revestimento de rotação de estação única.e requisitos de I&D ou produção.
| Parâmetro | Modelo de I&D (por exemplo, OSM-XT-450T) | Modelo de precisão (por exemplo, OSM-XT-400T) | Opções de personalização |
|---|---|---|---|
| Tipo de máquina | Revestimento de espinhos de banco | Estação única em pé | PersonalizávelFator de forma |
| Faixa de velocidade de rotação | 100 - 10.000 RPM | 100 - 6.000 RPM | Personalizávelgama de velocidades (até 15 000 RPM) |
| Precisão de velocidade | ± 1% do valor definido | ± 1% do valor definido | Opções de servo de alta precisão disponíveis |
| Aceleração | 100 - 20.000 RPM/s | Taxas de rampa programáveis | Personalizávelperfis de aceleração |
| Etapas programáveis | Até 10 passos por receita | Profissionais de várias etapas (dispensar, espalhar, girar, secar) | Personalizávelcomplexidade da receita |
| Instalação / Tamanho do tubo | Padrão para moldes de até 150 mm de diâmetro. | Padrão para moldes de até 200 mm de diâmetro. | Totalmente personalizávelpara a geometria do produto |
| Tipo de fixação | Válvula de vácuo (padrão) | Câmbio a vácuo ou mecânico | PersonalizávelMétodo de retenção (vácuo, mecânico, impresso 3D sob medida) |
| Altura/profundidade máxima do produto | Até 100 mm (padrão) | Até 150 mm (padrão) | PersonalizávelProfundidade da câmara para produtos mais altos |
| Método de distribuição de revestimento | Seringa manual / bomba automática de seringa | Válvula solenoide de precisão / bomba de seringa | PersonalizávelSistema de distribuição (siringa, spray, válvula de tempo) |
| Viscosidade do revestimento | Até 1000 cP (padrão) | Até 1000 cP (padrão) | Personalizávelpara revestimentos de alta viscosidade |
| Interface de controlo | Tela digital sensível ao toque com armazenamento de receitas | HMI de 7 polegadas com armazenamento de receitas (20+ programas) | PersonalizávelSoftware, registo de dados, exportação USB |
| Registo de dados | Exportação USB opcional | Exportação USB/Ethernet padrão | PersonalizávelAquisição de dados para documentação de I&D |
| Fornecimento de energia | 110V/220V, 50/60Hz (Fase única) | 220 V, 50/60 Hz (Fase única) | Personalizávelpara tensão local |
| Impressão (aprox.) | 400 mm x 500 mm (espaço do banco) | 600 mm x 600 mm (espaço do banco) | Personalizávelconfiguração |
| Características de segurança | Capô transparente interligado | Revestimento de segurança bloqueado | Personalizávelbloqueios de segurança |
Aplicações
Este equipamento de revestimento de rotação de estação única é ideal para uma ampla gama de aplicações na indústria de moldagem de celulose:
- Investigação e desenvolvimento e desenvolvimento de formulações de revestimento:Teste de novos revestimentos à base de água, biopolímero ou de barreira em substratos de celulose para otimizar a viscosidade, a adesão e a cobertura
- Prototipos e produção de amostras:Criação de amostras revestidas para apresentações ao cliente, ensaios de campo e testes de mercado antes da produção em larga escala
- Produção em pequenos lotes:Fabricação de quantidades limitadas de produtos de celulose revestidos especiais ou de alto valor, tais como recipientes de alimentos premium, embalagens cosméticas ou inserções industriais
- Optimização de parâmetros de processo:Determinação da velocidade de rotação ideal, volume de distribuição, aceleração e tempo de secagem para novas formas de produto
- Controle de qualidade e ensaios:Avaliação do desempenho do revestimento (resistência à água, resistência ao óleo, resistência ao calor superior a 100 °C) em amostras acabadas
- Instituições de ensino e investigação:Apoio à investigação académica sobre embalagens sustentáveis e revestimentos funcionais
Opções de personalização
Entendemos que cada produto e objetivo de pesquisa é único, por isso, os nossos sistemas de revestimento de rotação de estação única são altamente personalizáveis:
- Design de fixação personalizado:Projetamos e fabricamos acessórios adaptados à geometria interna e externa exata do seu produto moldeado em celulose específica (sopa, bandeja, caixa, copo).As opções incluem chucks de vácuo com furos perfurados de precisão para manter a força mesmo, pinças mecânicas ou suportes impressos em 3D sob medida
- Material de fixação: PersonalizávelSeleção de materiais (alumínio, aço inoxidável, revestidos com PTFE) para compatibilidade com revestimentos corrosivos ou secagem a alta temperatura
- Customização do sistema de distribuição:Escolha de métodos de distribuição, incluindo bombas de seringa de precisão para pesquisa e desenvolvimento de baixo volume, válvulas solenoides para distribuição cronometrada ou mesmo conjuntos de vários bicos para padrões de revestimento complexos
- Faixa de velocidade e controlo: Personalizávelvelocidade máxima (até 15 000 RPM) e perfis de aceleração para requisitos de revestimento especializados
- Software e registo de dados:Funções de software personalizadas, programação de receitas em várias etapas e opções de exportação de dados (USB, Ethernet, Modbus) para integração em sistemas de automação de laboratório
- Câmara e Recinto: Personalizáveltamanho da câmara para acomodar produtos maiores, ou gabinetes especializados com controle de vapor de solvente, purgação de gás inerte ou regulação de umidade
- Integração de secagem: Personalizávelintegração com aquecedores IR in situ opcionais, sopradores de ar quente ou lâmpadas de cura UV para secagem imediata após a rotação
- Nível de automação:De unidades de laboratório totalmente manuais a sistemas semiautomáticos com distribuição e controlo automático do ciclo
- Material de construção:Escolha de aço revestido em pó padrão oupersonalizávelConstruções de aço inoxidável (SUS 304) para ambientes úmidos ou aplicações em salas limpas
Características fundamentais
- Controle de rotação de precisão:Motor de alto binário com uma precisão de rotação de ± 1% e aceleração programável assegura uma aplicação repetível e uniforme de revestimento
- Projeto focado em I&D:A programação de receitas em várias etapas e as capacidades de registro de dados permitem que os pesquisadores explorem e documentem sistematicamente os parâmetros do revestimento
- Fixação versátil: Personalizávelchucks de vácuo e acessórios seguramente manter formas complexas de celulose 3D, garantindo o posicionamento perfeito durante o ciclo de rotação
- Resíduos materiais mínimos:A distribuição precisa e de pequeno volume é ideal para materiais de revestimento caros ou experimentais, reduzindo significativamente os custos de I&D
- Interface fácil de usar:HMI intuitivo com tela sensível ao toque com armazenamento de receitas permite a rápida recordação de parâmetros otimizados para diferentes produtos
- Impressão compacta:O design do banco economiza valioso espaço de laboratório ou de produção
- Construção robusta e segura:Construído para durabilidade com caixas de segurança interligadas, contenção de derrames e recursos de parada de emergência
- Modularidade à prova de futuro:A arquitetura modular permite atualizações posteriores e personalização conforme as necessidades de pesquisa evoluem
Apoio e Serviços
- Consulta técnica pré-venda:Analisamos suas amostras de produtos específicos, requisitos de revestimento e objetivos de pesquisa para propor o melhor projeto de sistema personalizado
- Teste de amostras:Envie-nos seus produtos moldados em celulose e materiais de revestimento para desenvolvimento de processos e demonstração em nosso laboratório de aplicação
- Instalação e configuração:Guia de instalação pormenorizado, suporte à instalação remota e comissionamento no local disponíveis mediante pedido
- Formação integral:Treinamento de operador baseado em vídeo e manual, que abrange a operação da máquina, a programação de receitas, a troca de luminárias e a manutenção de rotina
- Garantia:Garantia de 12 meses sobre peças e mão de obra, com opções de garantia estendida disponíveis
- Apoio remoto:Suporte técnico online 24/7 por telefone, e-mail ou videoconferência
- Serviço de peças sobressalentes:Disponibilidade garantida de peças de reposição originais para entrega rápida
Embalagem e transporte
- Embalagem:O sistema é embalado de forma segura como uma unidade totalmente montada numa caixa de papelão isolada por espuma ou numa caixa de madeira reforçada de exportação de tamanho personalizado, com película protetora em todas as superfícies sensíveis
- Incluído Acessórios:Todos os cabos necessários, ferramentas básicas, kit de arranque de consumíveis, guia de arranque rápido e manual digital completo estão incluídos
- Transporte marítimo:
- Porto de carregamento:Shenzhen / Guangzhou, China (conforme pedido do cliente)
- Tempo de execução:Modelos padrão: 30-45 dias; Sistemas personalizados: dependente do projeto após congelamento do projeto
- Método de envio:Disponível por via marítima (FCL/LCL), transporte aéreo ou correio expresso
- Condições de envio:FOB, CIF, CNF, DDU - personalizável com base na sua localização
Perguntas Frequentes
P1: Este revestimento de rotação de uma única estação pode lidar com produtos moldados de celulose de forma irregular, como tigelas profundas ou bandejas complexas?
A: Sim, absolutamente. Esta é a sua função principal. A chave é um dispositivo de vácuo personalizado projetado especificamente para manter a sua geometria de molde 3D única com segurança durante a rotação de alta velocidade.O processo de revestimento de rotação efetivamente reveste todos os contornos internos, incluindo cantos profundos e paredes laterais.
Q2: Qual é a faixa de espessura típica do revestimento?
R: A espessura do revestimento depende de vários fatores, incluindo a viscosidade do material, a velocidade de rotação e o teor de sólidos.Desenvolvimento do processo usando esta máquina irá determinar os parâmetros exatos necessários para a sua espessura alvo.
P3: Como limpo o sistema entre diferentes materiais de revestimento?
A: O fluido é projetado para uma limpeza fácil. O sistema de distribuição utiliza componentes descartáveis ou facilmente limpáveis (como seringas e tubos), e a superfície do dispositivo/choque é limpa por limpeza.Os procedimentos de limpeza detalhados estão descritos no manual do utilizador.
Q4: A máquina é adequada para revestimentos biopolímero à base de água?
A: Absolutamente. O sistema é compatível com uma ampla gama de revestimentos, incluindo formulações à base de água, solvente e bio-polímero.O controlo da velocidade de secagem (por vezes através de um capô de vapor opcional) é uma parte importante do desenvolvimento do processo realizado na máquina.
P5: Posso exportar dados de processo para documentação e análise?
A: Sim. A maioria dos modelos inclui uma porta USB ou conexão Ethernet para exportar receitas de execução e dados reais de desempenho (velocidade versus tempo) para documentação e análise abrangentes de P&D.
P6: Como faço para criar uma luminária para a minha forma única moldada em celulose?
R: Podemos projetar e fabricar acessórios com base no seu modelo CAD 3D ou amostra física.E a nossa equipa de engenharia irá desenvolver uma solução de retenção personalizadaAlternativamente, o chuck de vácuo padrão pode muitas vezes ser adaptado com almofadas macias ou inserções personalizadas.
P7: Qual é o tempo de execução típico para um sistema com um dispositivo personalizado?
R: O tempo de entrega para um sistema padrão é tipicamente de 30 a 45 dias.
