Célula de trabalho de revestimento de rotação robótica modular de 24 estações para revestimento interno de celulose moldada
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | OSMANUV |
| Certificação: | ISO9001 |
| Número do modelo: | OSM-XT-500 |
| Documento: | PULP MOLDING AUTOMATIC SPIN...NE.pdf |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | CAIXA DE MADEIRA |
| Tempo de entrega: | 30 ~ 40 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Negociação |
|
Informação detalhada |
|||
| Direção de marcha: | Da esquerda para a direita | Tipo: | Máquina piloto de revestimento |
|---|---|---|---|
| Embelezamento: | UV, textura, efeito de areia. | Estação de trabalho: | 24 |
| peso: | 1200kg | Poder: | 3kW, 16kW, 65,3kW, 4,2kW, 0,75kW/220V/50Hz |
| Velocidade de revestimento: | Alta velocidade | Nome da produção: | Linha de revestimento por rotação de 24 estações |
| Destacar: | Célula de trabalho de revestimento por rotação robótica modular,Máquina de revestimento interno de celulose moldada,Revestidor de espinhos de produção flexível |
||
Descrição de produto

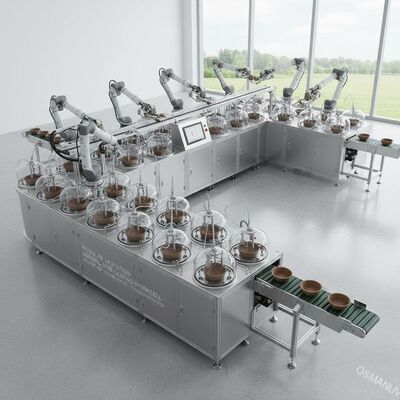

- 24 módulos independentes de revestimento por rotação dispostos em forma circular ou em U
- Robô colaborativo (cobot) para transferência de produtos entre módulos
- Distribuição centralizada de revestimento e coleção de resíduos
- Torres de secagem modulares (IR, convecção ou combinação)
- Interface de transportador inteligente para integração em linha
- Portadores universais de produtos (regulados sem ferramentas)
- Computador periférico com conectividade OPC UA
- Painel de controlo de energia em tempo real
Esta célula de trabalho de revestimento por rotação robótica modular de 24 estações separa-se das tradicionais placas de rodapé de indexação fixa.ou em forma de U), e um ou dois robôs colaborativos transferem produtos entre módulos.um produto pode ignorar estações se a secagem estiver completa ou voltar a visitar estações para revestimento de várias camadasCada módulo de rotação tem o seu próprio motor, dispensador e controlador local, permitindo um verdadeiro processamento paralelo com gargalo zero.A célula de trabalho é ideal para fabricantes que mudam frequentemente de forma de produto ou de fórmula de revestimentoO modelo modular permite a reconfiguração em horas, em vez de dias, sendo perfeito para produção de revestimentos internos de celulose moldada de volume médio e alta mistura.
| Parâmetro | Especificações |
|---|---|
| Modelo | RSC-MP24M |
| Número de módulos de rotação | 24 (expansível para 48) |
| Configuração do layout | Circular, linear ou em forma de L (personalizável) |
| Tipo de robô | Colaboração (Universal Robots / Doosan / Fanuc CRX) - personalizável |
| Tamanho máximo do produto por módulo | 350 × 350 × 200 mm (personalizável) |
| Velocidade de rotação por módulo | 50-2500 rpm (perfil de velocidade independente) |
| Volume de revestimento por parte | 0.1 a 10 ml (programáveis) |
| Módulos de secagem por célula | 4-8 (mistura de IR e ar quente, personalizável) |
| Tempo de ciclo por peça | 8-15 segundos (incluindo manipulação) |
| Potência por módulo de rotação | 1.2 kW (24 módulos no total ~ 30 kW + robô) |
| Protocolo de comunicação | EtherNet/IP, Profinet, OPC UA |
| Espaço do piso | 6×5 m a 10×8 m (arranjo personalizável) |
| Peso (completo) | 4200 kg (sem módulos opcionais) |

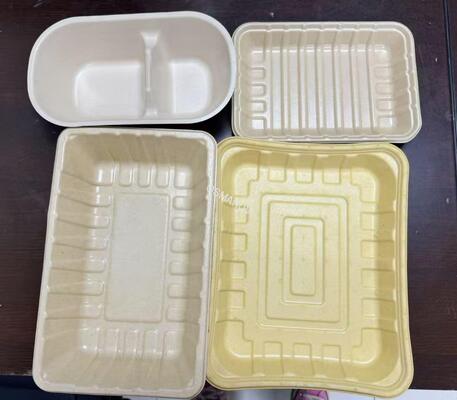

- Produção de diversos tipos de bandejas de celulose moldada (frutas, ovos, electrónica, médica)
- Revestimento de várias camadas: primer + barreira + revestimento superior sem passar para outra máquina
- Volume baixo a médio (500-5000 peças/dia) com frequentes mudanças
- Linhas-piloto ou ampliação da investigação e desenvolvimento para novas formulações de revestimento
- Fabricação de embalagens personalizadas de celulose revestida
Cada componente é personalizável:Número de módulos de rotação (8-48), marca e carga útil do robô, geometria do traçado (personalizável para o espaço existente no piso),personalizávelmódulo de revestimento - pulverização sem ar, pulverização por ultra-som ou distribuição por agulha,personalizáveltipos de módulos de secagem (longitude de onda IR, fluxo de ar por convecção), epersonalizávelDesign do suporte do produto (dedos universais ou ninhos de forma específica).personalizávelinterface de software: integração do MES, reporte por lotes ou painel móvel.PersonalizávelCercas de segurança e cortinas de luz para cumprir as normas locais.
- Roteamento dinâmico - qualquer produto pode ir para qualquer módulo de rotação em qualquer ordem
- Reconfiguração de tempo de inatividade zero - troca de módulo em < 15 minutos
- Processamento paralelo - 24 partes revestidas simultaneamente, não indexadas
- Eficiência energética: os módulos desligam-se quando estão em marcha lenta
- Detecção de colisão integrada e limitação da força (seguro para intervenção manual)
- Mudança baseada em receita - selecione o arquivo do produto, o robô ajusta automaticamente os parâmetros da pinça e do giro
- Arquitetura aberta - escreva sua própria lógica de controle via REST API
- Simulação de traçado livre e análise do tempo de ciclo
- Montagem modular no local e programação do robô (3-5 dias)
- Formação dos operadores, incluindo certificação de segurança dos robôs
- Garantia de 12 meses para todos os módulos, 24 meses para o braço robótico
- Acesso remoto ao PLC e ao robô para solução de problemas
- Contrato de serviço flexível: pagamento por utilização ou anual
- Cada módulo de rotação embalado individualmente em caixas de cartão revestidas com espuma
- Robô e controlador na caixa original do fabricante
- Estruturas e transportadores em caixas de madeira compensada
- Paletes múltiplos - podem ser enviados como carga aérea para instalações urgentes
- Entrega: opções FCA / DDP
- Inclui instruções de montagem baseadas em código QR (vídeo + modelos 3D)
