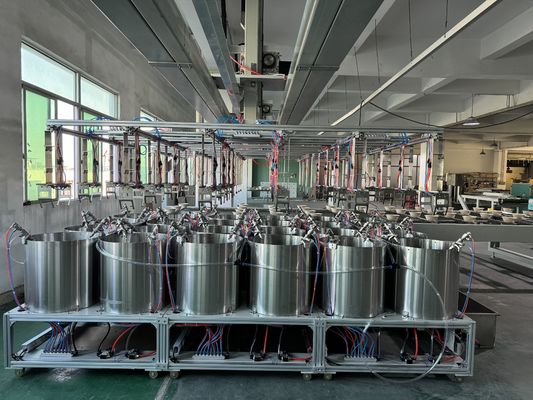

Revestidor de rotação totalmente automático de 24 estações com distribuição e velocidade de rotação personalizáveis para alta uniformidade e zero contaminação cruzada
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | OSMANUV |
| Certificação: | ISO9001 |
| Número do modelo: | Especificação |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Embalagem de madeira |
| Tempo de entrega: | 30 dias |
| Habilidade da fonte: | Negociação |
|
Informação detalhada |
|||
| Durabilidade do revestimento: | Alta durabilidade | Fonte de luz: | IR LUZ |
|---|---|---|---|
| Uso: | Impressora de papel, impressora de etiquetas, impressora de cartões | Espessura do revestimento: | ajustável |
| Modelo: | OSM-XT-450T | Capacidade produtiva: | 4800pcs/8h |

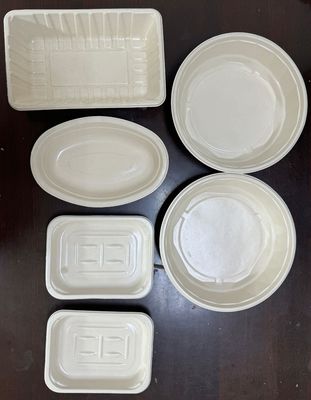

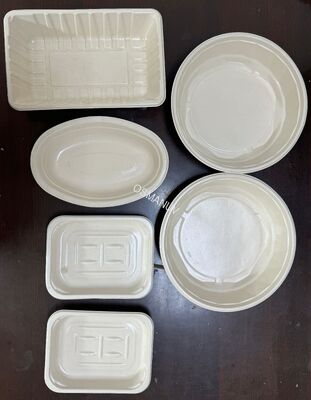

| principais pontos de venda: | Revestimento de celulose | Potência de trabalho: | 2.4kW |
| Destacar: | Revestidor de giro totalmente automático,Revestimento para moldagem de celulose de 24 estações,Capa de revestimento de espinhos de distribuição personalizável |
||
Descrição de produto
PROCESSADOR TOTALMENTE AUTOMÁTICO DE 24 GIROS, DE P&D À PRODUÇÃO | DISTRIBUIÇÃO E VELOCIDADE DE GIRO PERSONALIZÁVEIS
EsseRevestidora giratória de 24 estaçõesfoi projetado para deposição automatizada de filmes finos de alto rendimento. Cada uma das 24 posições de revestimento independentes pode ser carregada com substratos de até 200 mm de diâmetro (ou quadrados de 156×156 mm). O sistema completa sequencialmente as etapas de distribuição, aceleração, rotação e remoção do cordão de borda por meio de umbanco de dados de receitas personalizável.
Principais vantagens
- Contaminação cruzada zero- cubas e exaustores individuais para cada estação
- Alta uniformidade<±3% a 3.000 rpm em todas as estações
- Personalização completa- material do substrato (Si, vidro, polímero, metal), purga de gás (N₂, ar limpo e seco) e etapas de enxágue pós-centrifugação
Parâmetros Técnicos
| Parâmetro | Valor padrão | Faixa personalizável |
|---|---|---|
| Número de estações | 24 | 12/16/24/32 (personalizável) |
| Tamanho máximo do substrato | 200 mm de diâmetro ou quadrado de 156×156 mm | 50 - 300 mm (mandril personalizável) |
| Faixa de velocidade de rotação | 0 - 6.000 rpm | 0 - 10.000 rpm |
| Precisão de velocidade | ±1 rpm | -- |
| Aceleração de rotação | 200 - 10.000 rpm/s | personalizável até 20.000 rpm/s |
| Uniformidade de revestimento | <±3% a 3.000 rpm | ±2% disponível |
| Gases de processo | 1 canal (N₂) | 2 - 4 canais de gás (personalizáveis) |
| Tipos de distribuição | Estático/dinâmico | Até 3 etapas de distribuição por receita |
| Fluxo de exaustão por estação | 45 m³/h | 30 - 80 m³/h (personalizável) |
| Ambiente | Compatível com sala limpa classe 10 | Opção de classe 1 |
| Fonte de energia | 400 V / 50 Hz / 3P | 208V - 480V (personalizável) |
| Dimensões da máquina (L×P×A) | 2100 × 1200 × 1900 milímetros | largura/profundidadepersonalizável |

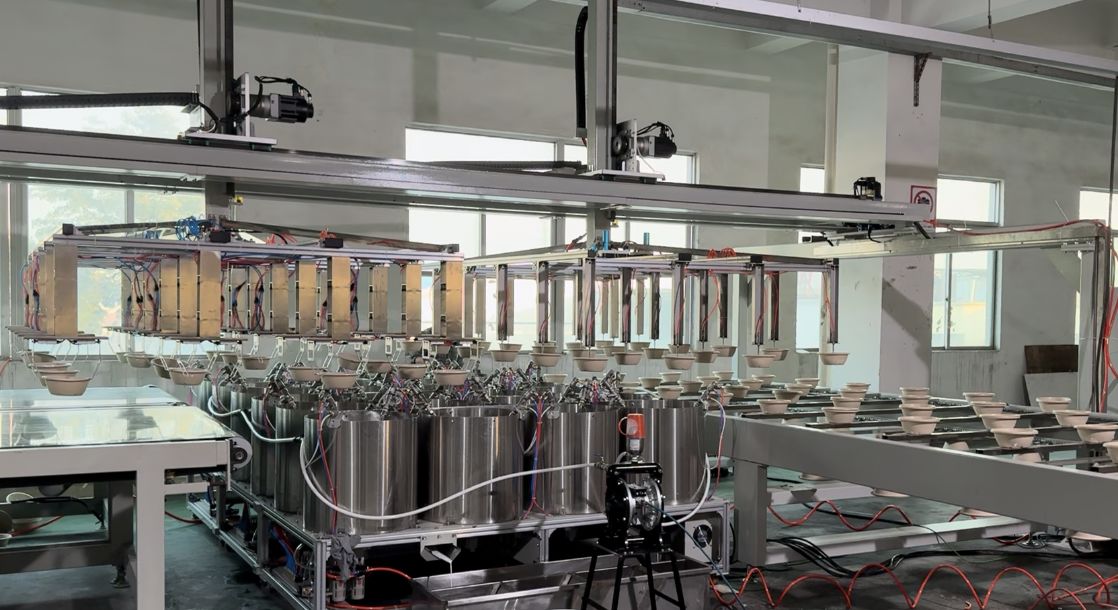

Integração de linha de produção
Quando integrado a uma linha de revestimento, o revestidor giratório de 24 estações normalmente funciona com:
- Carregador/descarregador(revista para revista ou cassete para cassete) -interface personalizável
- Estação de pré-alinhamento- alinhamento opcional de borda/entalhe
- Revestidora giratória de 24 estações- unidade principal
- Removedor de talão de borda (EBR)- estação integrada ou separada
- Placa para assar pós-revestimento- placa de aquecimento ou IR (programável)
- Estação de resfriamento- ativo ou passivo
- Sistema central de distribuição de produtos químicos- 1-12 garrafas com recarga automática
- Sistema de exaustão e recuperação de solvente- personalizável para fotorresiste, PI, PMMA, etc.
Aplicativos
- Semicondutor- revestimento fotorresistente (i-line, KrF, ArF)
- Células solares de perovskita- deposição uniforme em grandes áreas
- OLED/QLED- camadas de injeção/transporte de furos
- MEMS e microfluídica- SU-8, PDMS, revestimentos poliméricos
- Linha piloto e de pesquisa e desenvolvimento- desenvolvimento de processos multi-substratos
- Substratos de vidro/safira/cerâmica- planarização da superfície
- Bateria de lítio- revestimento de lama no separador ou eletrodo
Opções de personalização
EsseO spin coater de 24 estações é altamente personalizávelnos seguintes aspectos:
- Tamanho e forma do substrato- recortes redondos, quadrados, retangulares ou personalizados
- Projeto do mandril- vácuo, braçadeira mecânica ou mandril eletrostático

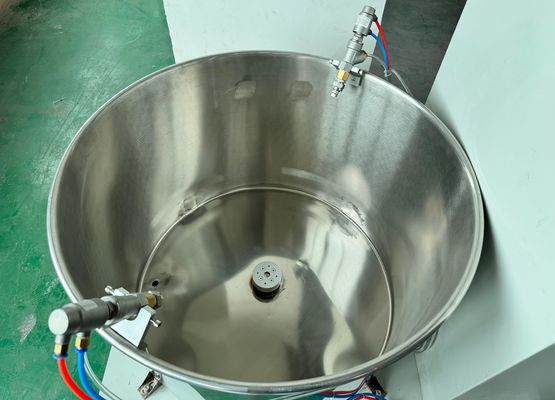

- Material da tigela- PP, PVDF, PTFE ou aço inoxidável (para solventes agressivos)
- Bicos de distribuição- até 3 bicos independentes por estação,movimento XY personalizável
- Gases de processo- N₂, ar limpo e seco, Ar ou formação de gás
- Enxágue traseiro e remoção de rebordo nas bordas- programável
- Biblioteca de receitas- armazenamento ilimitado para mais de 1.000 receitas personalizadas
- Interface- SMEMA, SECS/GEM, OPC-UA ou Modbus TCP
- Segurança- configuração à prova de explosão para solventes inflamáveis
Principais recursos
- Monitoramento de estação independente- cada estação rastreia a tendência da espessura do filme e o histórico de alarmes
- Intertravamento ativo da tampa- impede o funcionamento quando a tampa da tigela está aberta
- Coletor de gotejamento de solvente- reduz a frequência de manutenção
- Download rápido de receitas- <1 segundo para alterar todas as 24 estações
- Registro de dados- Exportação CSV por estação (velocidade de rotação vs. tempo)
- Design de baixa vibração- < 0,5 µm/s² na velocidade máxima
- Modo de economia de energia- velocidade de escape reduzida automaticamente quando ocioso
Suporte e Serviços
- Orientação de instalação remota- configuração de videochamada incluída
- Suporte técnico 24 horas por dia, 7 dias por semana- equipe de engenharia de plantão (inglês/chinês)
- Treinamento no local- opcional (3 dias)
- Garantia de 12 meses- prorrogável até 36 meses
- Disponibilidade de peças de reposição- 5 anos garantidos
- Apoio ao desenvolvimento de processos- otimização gratuita de receitas para seu material
Embalagem e Envio
| Item | Método |
|---|---|
| Embalagem | Selado a vácuo + espuma antiestática + caixa de madeira compensada (proteção contra corrosão VCI) |
| Prazo de envio | FOB / CIF / DDP (escolha na cotação) |
| Tempo de espera | 45 - 60 dias úteis (personalizado: +15 dias) |
| Transporte | Contêiner HC de 40' (1 unidade por contêiner) ou frete aéreo para pedidos urgentes |
| Documentos | Fatura comercial, lista de embalagem, declaração CE, manual de operação (digital + impresso) |
Perguntas frequentes
Q1: Diferentes substratos podem ser revestidos simultaneamente em diferentes estações?
R: Sim, cada estação funciona de forma independente. Por exemplo, as estações 1 a 6 podem revestir wafers de 4 polegadas, enquanto as estações 7 a 12 revestem wafers de 6 polegadas -totalmente personalizável.
Q2: A máquina suporta materiais de alta viscosidade (>1000 cP)?
R: Sim. Nós fornecemospersonalizávelmotores de rotação de distribuição lenta e alto torque (até 1,5 N*m) para fotorresistente espesso ou poliimida.
Q3: Quanto tempo leva para mudar de um fotorresiste para outro?
R: Com o opcionaldesign de tigela personalizável de limpeza rápida, mudança < 10 minutos por estação. As linhas químicas centrais podem ser lavadas automaticamente.
