Revestimento rotativo de espinha de 24 posições com tamanhos de substrato personalizáveis e perfis de espinha programáveis para deposição de filme fino de alto rendimento
Detalhes do produto:
| Lugar de origem: | China |
| Marca: | OSMANUV |
| Certificação: | ISO9001 |
| Número do modelo: | Especificação |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 conjunto |
|---|---|
| Preço: | Negociável |
| Detalhes da embalagem: | Embalagem de madeira |
| Tempo de entrega: | 30-45 dias |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | Negociação |
|
Informação detalhada |
|||
| Material: | polpa | Medios de revestimento: | Cabeças de jato de tinta DOD |
|---|---|---|---|
| Fonte de aquecimento: | Aquecimento elétrico de IR | Área de revestimento: | Grande área |
| Método de aquecimento: | elétrico | Controle de espessura de revestimento: | Ajustável |
| Dimensão: | Como exigência do cliente | Modelo: | OSM-XT-450T |
| integração da linha de produção: | Pode ser integrado na linha de produção de moldagem de celulose | ||
Descrição de produto
Revestidora rotativa compacta de 24 posições | Tamanhos de substrato personalizáveis e programas de rotação para pesquisa e desenvolvimento e produção piloto
Visão geral do produto

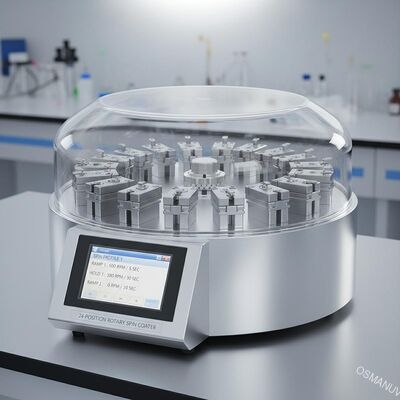

Este revestidor giratório de 24 estações foi projetado para deposição de filmes finos de alto rendimento de fotorresistentes, polímeros, nanopartículas e materiais sol-gel. Cada estação opera de forma independente ou sincronizada. O sistema suporta perfis de rotação personalizáveis (aceleração, duração, velocidade) para cada estação, tornando-o ideal para ambientes de pesquisa e desenvolvimento e produção.
Especificações Técnicas
| Parâmetro | Valor/Intervalo | Opção de personalização |
|---|---|---|
| Número de estações | 24 | ✔ Personalizável (16/24/32 estações) |
| Tamanho do substrato | Wafer de até 12" ou painel de 300×300 mm | ✔ Tamanho do mandril personalizável |
| Faixa de velocidade de rotação | 100 - 12.000 rpm | ✔ Programável por estação |
| Precisão de velocidade | ±1 rpm | - |
| Faixa de aceleração | 100 - 10.000 rpm/s | ✔ Ajustável por receita |
| Intervalo de tempo de rotação | 1 - 999 seg/passo | ✔ Etapas personalizáveis |
| Distribuir volume | 0,1 - 20 mL por bico | ✔ Tipo de bico personalizável |
| Tipo de motor | Servo DC sem escova | - |
| Uniformidade de revestimento | ±3% (em 24 estações) | ✔ Atualizável para ±1% |
| Fluxo de exaustão | 150 - 500 m³/h | ✔ Interface de exaustão personalizável |
| Fonte de energia | 220 V / 50-60 Hz / 3,5 kW | ✔ Tensão personalizável |
| Dimensões (C×L×A) | 1800×1200×900 milímetros | ✔ Pegada personalizável |
| Peso | 520kg | - |
Aplicativos
- Revestimento de wafer semicondutor (fotorresiste)
- Fabricação de células solares OLED e perovskita
- Preparação de filme de bio-chip e polímero
- Revestimento anti-reflexo para óptica
- Deposição de nanomateriais (grafeno, pontos quânticos)
- Triagem de múltiplas condições de P&D (24 parâmetros diferentes simultaneamente)
Opções de personalização
Oferecemos personalização completa:
- Contagem de estações:8/12/16/24/32 estações
- Forma e tamanho do substrato:wafers redondos, painéis quadrados, substratos irregulares
- Sistema de distribuição:agulha única, bico múltiplo, spray ou jato de tinta
- Controle ambiental:umidade, temperatura, filtragem de partículas
- Nível de automação:carregamento manual, semiautomático, integração completa em linha
- Programas:estrutura de receita personalizada, leitura de código de barras, exportação de dados para MES
Principais recursos
Controle de estação individual com motores de rotação independentes
Tela sensível ao toque com biblioteca de receitas (até 999 receitas)
Monitoramento de velocidade e tempo em tempo real por estação
Detecção de vácuo anti-gotejamento para retenção de substrato
Sincronização automática do dispensador de solvente
Baixa vibração e gabinete acústico
Parada de emergência e proteção de intertravamento
Tanque de exaustão e coleta de resíduos personalizável
Suporte e Serviços
- Instalação e treinamento no local
- Garantia padrão de 18 meses (extensível)
- Opção de depuração remota e suporte IoT
- Plano anual de calibração e manutenção preventiva
- Fornecimento de peças de reposição por ≥10 anos
- Suporte ao desenvolvimento de software personalizado
Embalagem e Envio
- Embalagem:Caixa de exportação antiestática selada a vácuo + madeira compensada (à prova de choque, à prova de umidade)
- Método de envio:FOB/CIF por via marítima, aérea (expresso opcional para unidades de bancada)
- Tempo de espera:30-45 dias úteis após confirmação do pedido (a personalização adiciona 15 dias)
- Documentos incluídos:Manual do usuário, certificado de calibração, declaração CE
Perguntas frequentes
Q1: As 24 estações podem executar diferentes programas de centrifugação simultaneamente?
R: Sim. Cada estação suporta uma receita independente personalizável (velocidade, tempo, aceleração).
P2: Quais tamanhos de substrato posso personalizar?
R: De chips de 5 × 5 mm a painéis de 300 × 300 mm ou wafers de 12 ". Forneça seu desenho de substrato.
Q3: Esta máquina é compatível com sala limpa?
R: Sim. Classe 100 (ISO 5) compatível com módulo de filtro HEPA/ULPA opcional.
