Sistema de revestimento giratório automático de 24 posições de alto rendimento – para substratos de wafer, vidro e OLED – distribuição personalizável

Sistema de revestimento giratório automático de 24 posições de alto rendimento – para substratos de wafer, vidro e OLED – distribuição personalizável

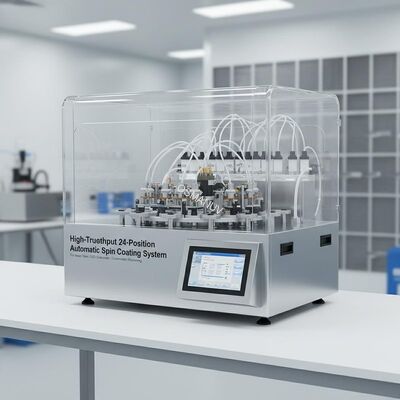

Sistema de revestimento giratório automático de 24 posições de alto rendimento – para substratos de wafer, vidro e OLED – distribuição personalizável Visão geral do produto ORevestidor giratório de 24 estaçõesé um sistema de revestimento de filme fino de alto rendimento projetado para deposição ...
Place of Origin:China
Brand Name:OSMANUV
Certification:ISO9001
Model Number:Especificação
Minimum Order Quantity:1 conjunto
Price:Negociável
Product Custom Attributes
Destacar

Sistema automático de revestimento de espinhos de 24 posições

,

revestimento de espinhos de wafer de alto rendimento

,

máquina de revestimento personalizável

Peso:
Peso líquido: 150 kg; Peso bruto: 160 kg
Nome da produção:
Linha de revestimento por rotação de 24 estações
Maneira de revestimento:
Revestimento giratório
Tipo de aplicativo:
Industrial
Material:
polpa
Interface de controle:
Uma tela de toque de nylon de 7 polegadas
Recursos de segurança:
Parada de emergência, proteção contra sobrecarga
Principais argumentos de venda:
Revestimento de celulose
Product Description
Sistema de revestimento giratório automático de 24 posições de alto rendimento – para substratos de wafer, vidro e OLED – distribuição personalizável
Visão geral do produto
ORevestidor giratório de 24 estaçõesé um sistema de revestimento de filme fino de alto rendimento projetado para deposição uniforme de fotorresistentes, polímeros, sol-gel e nanopartículas em wafers, substratos de vidro ou discos. Cada estação pode ser programada de forma independente ou executada em modo batch.
A máquina é totalmente personalizável- disposição das estações, perfis de velocidade de centrifugação, método de distribuição, material do recipiente e design de exaustão - para atender ambientes de P&D, linha piloto ou produção.
Parâmetros Técnicos
Parâmetro Valor padrão Faixa personalizável
Número de estações 24 12/16/24/personalizável
Diâmetro máximo do substrato 8 polegadas (200mm) Até 12 polegadas (300 mm)personalizável
Faixa de velocidade de rotação 100 - 8.000 RPM 1 - 12.000 RPMpersonalizável
Precisão de velocidade ±1 RPM ±0,5RPMpersonalizável(circuito fechado)
Faixa de aceleração 100 - 20.000 RPM/s Personalizávelatravés de software
Etapas programáveis 10 passos por receita Personalizável(ilimitado via PC)
Armazenamento de receitas 100 receitas (na HMI) Personalizável(unidade de rede/nuvem)
Tipos de distribuição Estático, dinâmico, linha, espiral Personalizávelpadrão e tempo do bico
Material da tigela Polipropileno (PP) PTFE / em aço inoxidável / em vidropersonalizável
Tipo de mandril a vácuo Furo central único Aderência multizona/bordapersonalizável
Taxa de fluxo de exaustão 60 m³/h por estação Personalizávelpara requisitos de sala limpa
Fonte de energia 220V / 50Hz (monofásico) 110 V - 240 V, 50/60 Hzpersonalizável
Aplicativos
  • Semicondutores / MEMS- revestimento fotorresistente para wafers (2″ a 8″)
  • Fabricação de OLED / display- deposição de camada de polímero
  • Universidades e laboratórios de pesquisa- ciência dos materiais, filmes sol-gel
  • Revestimento de dispositivos médicos- filmes biocompatíveis
  • Personalizável para: células solares de perovskita, deposição de nanotubos de carbono, pastas de filme espesso
Principais recursos
  • Operação em lote ou estação independente- cada estação pode executar receitas diferentes
  • Controle de RPM em circuito fechado- mantém a velocidade sob cargas variadas
  • Remoção de talão de borda (EBR)opcional em estações selecionadas
  • Sincronização de distribuição automáticacom perfil de aceleração de rotação
  • Sensor de vácuo e intertravamento- evita a rotação sem o vácuo adequado do mandril
  • Interface com tela sensível ao toquecom exibição de velocidade/tempo/passo em tempo real
Opções de personalização
Todos os modelos suportampersonalização completa:
  • Número de estações (até 48 na configuração de camada dupla)
  • Tipo de motor giratório (DC sem escova / servo / acionado por ar)
  • Automação de dispensação (bomba de seringa/tanque peristáltico/pressurizado)
  • Controle ambiental (temperatura/umidade/purga de gás inerte)
  • Compatibilidade com salas limpas (Classe 10 a Classe 100.000 -personalizável)
  • Exportação de dados SECS/GEM ou RS232 para sistemas de execução de manufatura
Suporte e Serviços
  • Garantia de 24 meses para eletrônicos, 12 meses para motores
  • Suporte técnico vitalício por telefone/e-mail/WhatsApp
  • Treinamento e instalação no local (para modelos industriais)
  • Peças de reposição enviadas globalmente em 48 horas
  • Suporte de engenharia de personalização(desenhos CAD + código PLC) incluídos
Embalagem e Envio
  • Embalagem: Saco de vácuo antiestático + acessório de espuma + caixa de exportação reforçada (modelos de bancada) ou caixa de madeira compensada (modelos de piso)
  • Métodos de envio: DHL/FedEx (unidades pequenas), frete marítimo (FOB/CIF), carga aérea
  • Prazo de entrega: 20 - 45 dias com base emnível de personalização
Perguntas frequentes
P: Todas as 24 estações podem funcionar simultaneamente em velocidades diferentes?
R: Sim e não - Na versão com motor independente (maior custo), sim. Na versão de unidade compartilhada, todos funcionam na mesma velocidade, mas podem ter tempos de distribuição diferentes -personalizávelpara sua necessidade.
P: Qual é o tamanho mínimo de substrato que o mandril pode suportar?
A: Os mandris padrão suportam 2″ a 8″. Para peças menores (1 cm × 1 cm), podemospersonalizarmandris de vácuo com zonas de vácuo reduzidas.
P: Posso usar este revestidor para materiais de alta viscosidade (como SU-8 ou fotorresistente espesso)?
R: Sim. Pudermospersonalizaro torque do motor e o bico de distribuição (calibre maior) para aplicações de alta viscosidade.
