Revestidor de rotação de estação única para laboratórios de P&D

Revestidor de rotação de estação única para laboratórios de P&D
Revestidor de rotação de estação única para laboratórios de P&D Isto...para a fabricação de aparelhos de televisãoÉ concebido para deposição precisa de películas finas em substratos como wafers de silício, slides de vidro e filmes de polímero.P&D em banco,Placa de aquecimento integrada, eprecisão de ...
Place of Origin:China
Brand Name:OSMANUV
Certification:ISO9001
Model Number:Especificação
Minimum Order Quantity:1 conjunto
Price:Negociável
Product Custom Attributes
Destacar

revestidor giratório compacto de bancada

,

revestidor giratório de estação única para laboratórios

,

revestidor giratório com velocidade personalizável

Tipo de aplicativo:
Industrial
Tamanho da máquina:
5000 mm*2000 mm*2000 mm
Velocidade máxima:
1000 folhas/h
Eficiência de Revestimento:
Alta eficiência
Interface de controle:
Uma tela de toque de nylon de 7 polegadas
Comprimento de secagem:
24 m
estação:
Estação 24
Dimensões da máquina:
Comprimento 3.000 mm x Largura 1.500 mm x Altura 1.800 mm
Product Description

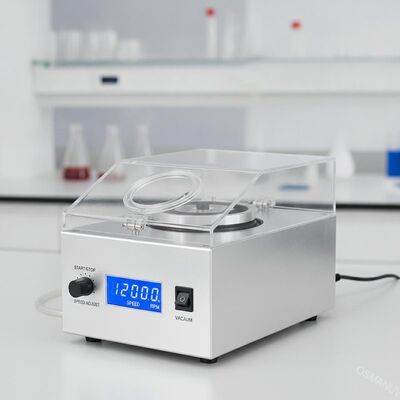

Revestidor de rotação de estação única para laboratórios de P&D
Isto...para a fabricação de aparelhos de televisãoÉ concebido para deposição precisa de películas finas em substratos como wafers de silício, slides de vidro e filmes de polímero.P&D em banco,Placa de aquecimento integrada, eprecisão de alta velocidadeConfigurações.totalmente personalizávelIdeal para revestimento fotoresistente, deposição sol-gel, filmes de nanopartículas,Fabricação de células solares de perovskita em laboratórios de investigação e linhas de produção pilotoO design compacto economiza espaço valioso no banco, proporcionando uma estabilidade de velocidade excepcional (fluctuação < ± 1%) e uma operação de baixa vibração.
Parâmetros técnicos
Parâmetro Modelo de I&D de referência Modelo integrado de placa quente Modelo de precisão de alta velocidade
Intervalo de velocidade de rotação (personalizável) 100 - 12.000 rpm 300 - 10.000 rpm 500 - 15 000 rpm
Precisão da velocidade ± 1 rpm ± 1 rpm ±0,5 rpm (servomotor)
Controle de aceleração 100 - 10.000 rpm/s Multipasso programável 1 - 50.000 rpm/s
Tamanho do substrato (personalizável) Até 150 mm (6") Até 200 mm (8") Até 200 mm (8")
Intervalo de temperatura (facultativo) N/A Ambiente - 300°C N/A (capa de aquecimento opcional)
Precisão da temperatura N/A ± 1°C N/A
Etapas do programa 10 programas, 20 passos cada. Até 50 receitas Programável ilimitado
Sistema de vácuo Interface integrada da bomba Fusão integrada + bomba < 10−4 Torr (opção turbo)
Material da tigela (personalizável) Polipropileno (PP) Aço inoxidável, revestimento em PTFE PTFE / aço inoxidável 316L
Exibição 4.3" LCD Ecrã sensível ao toque a cores de 7" Ecrã sensível ao toque HMI de 7"
Portão de escape Ø50 mm traseira Ø110 mm Ø110 mm (duas portas opcionais)
Fornecimento de energia 110/220V, 50/60Hz 220 V, 50/60 Hz 220V/380V, 50/60Hz
Dimensões (aprox.) 350 × 300 × 250 mm 450 × 350 × 250 mm 600 × 500 × 400 mm
Peso ~ 15 kg ~ 22 kg ~ 35 kg
Aplicações
  • Semicondutores e MEMS: Revestimento fotoresistente em wafers de silício, litografia por feixe de elétrons
  • Optoeletrónica: OLED, filmes finos de pontos quânticos, revestimentos antirreflectores
  • Ciência dos materiais: Deposição de sol-gel, vidro spin-on (SOG), filmes de nanopartículas
  • Biotecnologia: Fabricação de biossensores, revestimento de dispositivos microfluídicos
  • Energia renovável: Células solares de perovskita, fotovoltaicas de película fina
  • Indústria óptica: Lente de revestimento duro (com opção de cura UV)
Opções de personalização
  • Projeto e tamanho do chuque: Máquinas de descarga a vácuo para substratos redondos (até 12"/300 mm) ou quadrados/retangulares
  • Intervalo de velocidade de rotação: Extensivel até 15 000 rpm para aplicações de filme ultrafino (< 10 nm de espessura)
  • Perfis de rampa de velocidade: Curvas de aceleração/desaceleração personalizáveis para controlo de bordas
  • Material da tigela: Polipropileno (PP), PTFE, aço inoxidável 316L - personalizável para resistência a solventes
  • Integração de temperatura: Placa de aquecimento incorporada (até 300°C) ou tampa de aquecimento removível (até 150°C)
  • Sistema de distribuição: Seringa manual, bomba de medição semi-automática ou distribuição automática totalmente programável
  • Configuração dos gases de escape: traseira / esquerda / direita / portas duplas - personalizável
  • Tipo de motor: Motor de corrente contínua sem escovas ou servomotor de alta precisão
  • Software: Gestão de receitas, exibição de curvas de velocidade em tempo real, exportação de dados CSV
  • Compatibilidade com salas limpas: Classe 10-100.000 com opção de fluxo laminar
  • Características de segurança: Bloqueio da tampa, parada de emergência, depuração de nitrogénio
Características fundamentais
  • Alta precisão: Estabilidade da velocidade < ± 1% de flutuação para espessura uniforme da película
  • Projeto de baixa vibração: Motor de corrente contínua ou servomotor sem escovas para processamento de substratos sensíveis
  • Caixa resistente a produtos químicos: Revestimento em aço inoxidável ou PTFE para solventes agressivos
  • Recetas programáveis: Perfis de velocidade e aceleração em várias etapas para processos complexos de revestimento
  • Válvula de mudança rápida: Troca de parafusos sem ferramenta para diferentes tamanhos de substrato
  • Bloqueio de segurança: Paragem automática quando a tampa é aberta durante o funcionamento
  • Exportação de dados: Porta USB para backup de receitas e registo de dados de processo
  • Impressão compacta: O design do banco economiza espaço de laboratório valioso
  • Capacidade de dupla utilização: Placa de aquecimento opcional para integração pré e pós-cozimento
Apoio e Serviços
  • Consultoria gratuita de processos e ensaios de materiais (envie-nos os seus substratos)
  • Guia de instalação e vídeo de calibração incluídos
  • Resolução de problemas remoto no prazo de 24 horas
  • Garantia de 18 meses para motor e controlador, 12 meses para acessórios
  • Disponibilidade de peças sobressalentes de armazéns locais (EUA/UE/Ásia)
  • Formação no local (disponível para pacotes de apoio personalizáveis)
  • Suporte técnico ao longo da vida por e-mail, telefone ou videoconferência
Embalagem e transporte

Embalagem: espuma antiestática + caixa de compensado reforçado (com dessecante para componentes sensíveis à humidade)

Dimensões (padrão): 55×45×45 cm de caixa de papelão.

Navio.: FOB Shanghai / CIF por via marítima, aérea ou ferroviária

Tempo de execução: 7-15 dias para unidades normais; 20-30 dias após a confirmação da personalização (os chucks/bolsas personalizados exigem mais tempo)

Personalizável: Embalagens para exportação, rotulagem e documentação disponíveis

Perguntas Frequentes
P1: Qual é o tamanho máximo do substrato que este revestimento de giro pode lidar?
R: Os modelos padrão suportam até 150 mm (6") ou 200 mm (8") de diâmetro.personalizávelDesenhos do Chuck.
P2: Posso utilizar este revestimento de rotação para substratos não redondos (por exemplo, lâminas de vidro retangulares)?
R: Sim, oferecemospersonalizávelForneça as dimensões do substrato para usinagem sob medida.
P3: Qual é a uniformidade típica da espessura da película?
R: Com a otimização adequada do processo, a uniformidade de espessura pode atingir <3% em uma bolacha de 150 mm. Os resultados variam de acordo com a viscosidade do material e os parâmetros de rotação - oferecemos testes de laboratório gratuitos para confirmar.
