Revestidora de bancada compacta com mandril sem vácuo – Personalizável para substratos frágeis ou finos (espessura de 0,2 mm)

Revestidora de bancada compacta com mandril sem vácuo – Personalizável para substratos frágeis ou finos (espessura de 0,2 mm)
Revestimento de espinha de bancada compacto com chuque não-vácuo Visão geral do produto Isto...para a fabricação de aparelhos de televisãoconcebido para a deposição uniforme em película fina de fotoresistentes, poliimidas, sol-gel, nanopartículas e outros revestimentos funcionais em substratos.P&D ...
Local de Origem:China
Marca:OSMANUV
Certificação:ISO9001
Número do modelo:OSMANUV
Quantidade mínima de pedido:1 conjunto
Preço:Negociável
Atributos personalizados do produto
Destacar

revestidora de bancada compacta

,

revestidora com mandril sem vácuo

,

revestidora para substratos frágeis

Método de alimentação:
Abaixo, lateral opcional
Capacidade de produção:
Varia de acordo com o modelo, normalmente de 100 a 500 peças por minuto
Consumo de energia:
Aproximadamente 5-15 kW
estação:
Estação 24
Eficiência de Produção:
48 taças ou pratos / min
Nível de automação:
Semiautomático a totalmente automático
Custo de revestimento:
Baixo custo
Embalagem:
Caixa de madeira padrão
Descrição do produto

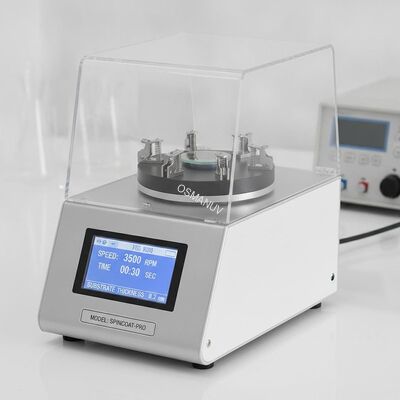

Revestimento de espinha de bancada compacto com chuque não-vácuo
Visão geral do produto
Isto...para a fabricação de aparelhos de televisãoconcebido para a deposição uniforme em película fina de fotoresistentes, poliimidas, sol-gel, nanopartículas e outros revestimentos funcionais em substratos.P&D de alta precisão,bancão compacto, ede grande formatoConfigurações.
O sistema étotalmente personalizávelna faixa de velocidade de rotação, no tamanho do substrato, no tipo de chuck, no material da tigela e no nível de automação.obtenção de espessuras de película a partir1 a 50 micrõescom uniformidade até± 1%.
As principais vantagens incluem:Estabilidade de velocidade excepcional(flutuação < ± 1%),Operação de baixa vibração, e umrecipiente de processo resistente a produtos químicosO design compacto é ideal para laboratórios de pesquisa, linhas-piloto e ambientes de produção de pequenos lotes.depuração de nitrogénio, e módulos de aquecimento in situ.
Especificações técnicas
Parâmetro Modelo de I&D de alta precisão Modelo de bancada compacto Modelo de grande formato
Tamanho do substrato (personalizável) Até 150 mm de diâmetro. 5 - 120 mm de diâmetro. Até 450 mm / 18"
Intervalo de velocidade de rotação (personalizável) 100 - 12.000 rpm 50 - 10.000 rpm De potência superior a 15000 rpm
Precisão da velocidade ± 0,5% do valor definido ± 1 rpm ± 1 rpm (servo)
Aceleração (personalizável) 100 - 10.000 rpm/s Taxas de rampa programáveis Até 30 000 rpm/s
Etapas do programa (personalizáveis) 20 passos por receita. 10 programas, 20 passos cada. 200 receitas, 40 passos cada.
Tipo de barril (personalizável) Vazio (alumínio/PTFE) Não-vácuo / vácuo Vacuo / Aperto mecânico
Material da tigela (personalizável) PTFE / PP / aço inoxidável 316L Revestidos com revestimento de PP / PTFE De aço inoxidável
Intervalo de viscosidade do revestimento Até 2000 cP Até 1000 cP Personalizável
Interface de controlo Ecrã sensível ao toque HMI de 7" 4.3" LCD Tela sensível ao toque + PLC
Exportação de dados USB / Ethernet USB USB / Ethernet / Modbus
Fornecimento de energia 110/220V, 50/60Hz 110/220V, 50/60Hz 220/380V, 50/60Hz
Aplicação típica Semicondutores, OLED, perovskita Investigação e desenvolvimento gerais, ensino Piloto industrial, painéis grandes
Aplicações
  • Semicondutores e MEMS: Revestimentos fotoresistentes, ARC, poliimida em wafers
  • Optoeletrónica: OLED, pontos quânticos, células solares de perovskita
  • Ciência dos materiais: Sol-gel, vidro spin-on (SOG), filmes de nanopartículas
  • Biotecnologia: Biossensores, microfluídicos, filmes de polímeros
  • P&D & academia: Desenvolvimento de processos, otimização de fórmulas, laboratórios de ensino
  • Embalagens especiais: Revestimentos de barreira em produtos de celulose moldeados (por exemplo, caixas de refeições, copos, bandejas)
Opções de personalização
Este revestimento de rotação de estação única éMuito personalizávelPara satisfazer os seus requisitos específicos de aplicação:
  • Projeto e tamanho do chuque: Máquinas para descarregar o vácuo para substratos redondos (até 450 mm), quadrados, retangulares ou irregulares
  • Intervalo de velocidade de rotação: Extensível de 50 rpm a 15 000 rpm
  • Perfis de aceleração: Velocidades de rampa personalizáveis para o controlo das contas de borda
  • Material da tigela: Polipropileno (PP), PTFE, aço inoxidável 316L -personalizávelpara resistência aos solventes
  • Tipo de fixação: Válvula de vácuo, pinças mecânicas ou suportes impressos em 3D personalizados para geometrias complexas

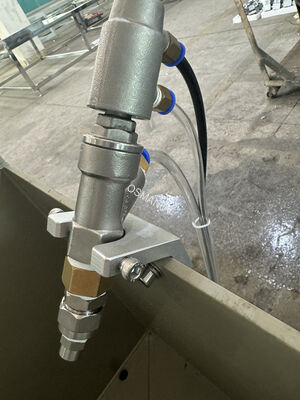

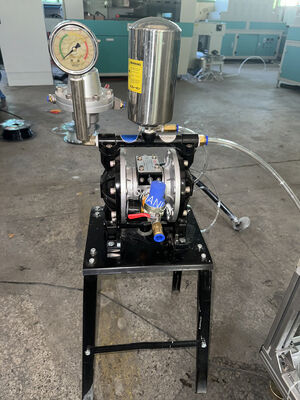

  • Sistema de distribuição: Seringa manual / bomba automática de seringa / válvula solenoide / sistema multi- bocal -personalizável
  • Controle ambiental: Limpeza de gases inertes (N2), controlo de umidade, capô de vapor de solvente
  • Integração de secagem: Opcionais aquecedores infravermelhos in situ, sopradores de ar quente ou lâmpadas de cura UV
  • Software: Gestão de receitas, registo de dados, exportação USB/Ethernet, integração Modbus
  • Nível de automação: de manual a semiautomático, com distribuição automática e controlo do ciclo
  • Segurança: Revestimentos interligados, paragem de emergência, contenção de derrames
Características fundamentais
  • Controle de rotação de alta precisão: Motor sem escovas de alto binário com precisão de rotação de ±0,5% e aceleração programável assegura revestimento repetível e uniforme
  • Projeto centrado na I&D: Capacidades de programação de receitas em várias etapas e de registo de dados para o desenvolvimento sistemático de processos
  • Acessórios versáteis: Tubos e acessórios personalizáveis seguram de forma segura formas 3D complexas ou substratos frágeis
  • Resíduos materiais mínimos: A distribuição precisa e de pequeno volume é ideal para materiais de revestimento caros ou experimentais
  • Interface fácil de usar: Intuitiva HMI touchscreen com armazenamento de receitas para rápida recordação de parâmetros otimizados
  • Impressão compacta: O design do banco economiza espaço de laboratório ou de produção valioso
  • Construção resistente a produtos químicos: PTFE, PP ou recipientes de aço inoxidável para solventes agressivos
  • Bloqueio de segurança: Paragem automática quando a tampa é aberta durante o funcionamento
  • Fácil de limpar: Componentes removíveis do fluido e superfícies lisas da câmara
  • Traçabilidade dos dados: armazenamento de receitas, monitorização em tempo real, exportação USB/Ethernet
Apoio e Serviços
  • Consultoria gratuita de processos e ensaios de materiais (envie-nos os seus substratos)
  • Serviços de conceção e engenharia de luminárias sob medida
  • Guia de instalação e vídeo de calibração incluídos
  • Resolução de problemas remoto no prazo de 24 horas
  • Garantia de 18 meses para motor e controlador, 12 meses para acessórios
  • Disponibilidade de peças sobressalentes de armazéns regionais (EUA/UE/Ásia)
  • Formação no local (disponível parapersonalizávelPacotes de apoio)
  • Suporte técnico ao longo da vida por telefone, e-mail ou chat
Embalagem e transporte
  • Embalagem: espuma antiestática + contraplacado reforçado/caixinha de madeira (com dessecante para componentes sensíveis à humidade)
  • Tempo de execução do modelo padrão: 15-25 dias após a confirmação do pedido
  • Tempo de execução de configuração personalizada: 30-45 dias (mais tempo para bolsas ou taças personalizadas)
  • Navio.: FOB Shanghai / CIF por via marítima, aérea ou ferroviária
  • Personalizável: Embalagens de exportação, rotulagem personalizada, documentação do porto de destino
Perguntas Frequentes
P1: Qual é o tamanho máximo do substrato que este revestimento de giro pode lidar?
R: Os modelos padrão de P&D suportam até 150 mm (6") de diâmetro de wafers.personalizávelSubstratos quadrados de até 150×150 mm também são suportados.
P2: Posso utilizar este revestimento de rotação para substratos não redondos (por exemplo, de formas retangulares ou irregulares)?
R: Sim, oferecemospersonalizávelchuques de vácuo e acessórios mecânicos para substratos quadrados, retangulares e de forma irregular.
